pads layout中手动覆铜问题？

手动覆的铜是实心的。然后将其复制到另外一个PCB文件中，变成非实心的了。如图：做出来的板子是实心的还是非实心的，要不是实心的如何修改?

设置铺铜宽度啊，设大一点就是实心的了

2楼可能没有明白我的意思，在原PCB上显示的是实心的，但是复制到其他PCB上就显示网状的。

显示的是网状，不知道实际的是实心的还是网状的?

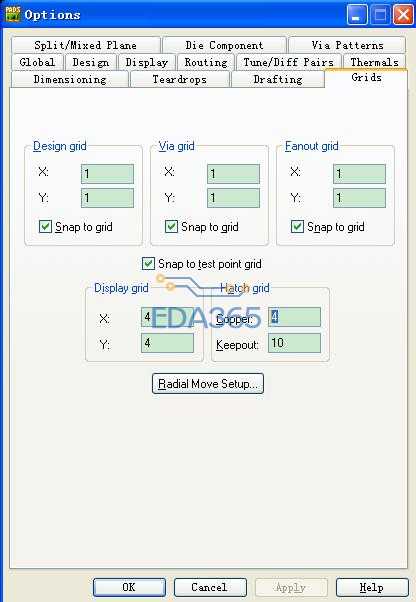

这个是设置铺铜的网格的，你网格设置各个项目之间的设置不一样，虽然都是复制粘贴过来的，结果也是不一样的。
还有，你这个应该是最小显示的问题，你输入 R 0 看看

嗯，是这个问题，宽度要大于默认的hatch gird10个mil。

当然是网状的

显示是网状，是和你设置的最小显示宽度有关系的，但是实际不一定是网状的，你用R 命令来试试就知道了。
