在PADSPCB文件里,在走线时候增加过孔,增加不到过孔,(同样改变过孔封装都不能改变),不知那里设置到了,,多谢!


看下这些孔加过去了没?看是不是

你这个在那里设置

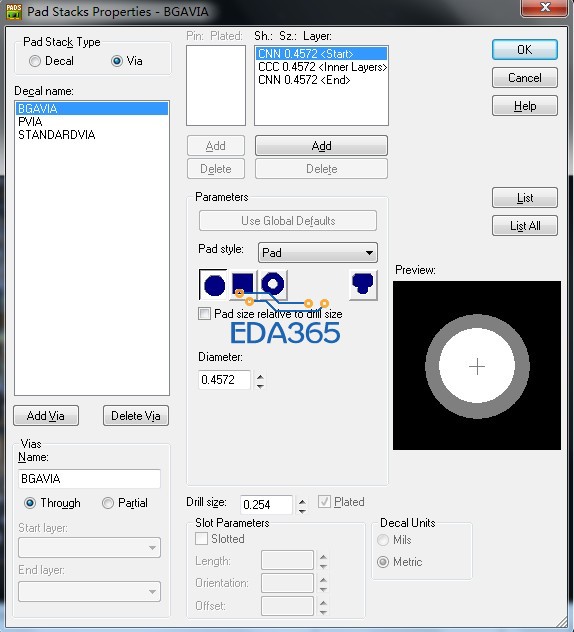

1.首先确定系统中是否已经有符合要求的VIA封装存在,可以按照以下路径setup-->pad stacks properties 查看、修改、新建;如下图 VIA添加1.jpg

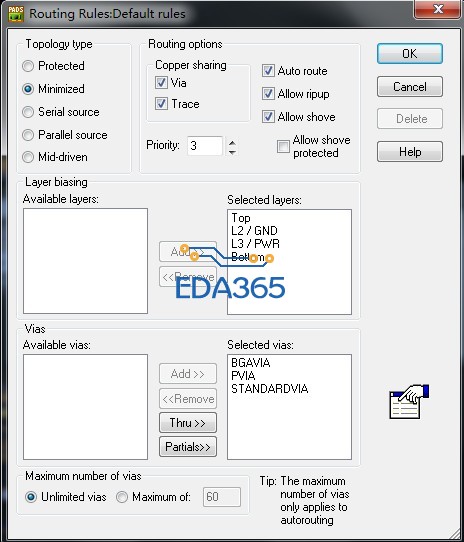

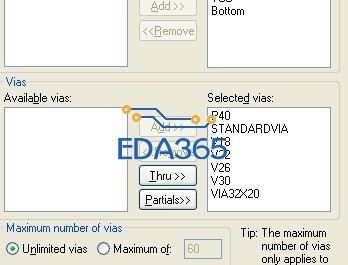

2.将新建的VIA封装添加到当前PCB设计中去,可以按照以下路径setup-->design rules -->default -->routing 如下图 VIA添加2.jpg
希望我的解答,对你有所帮助。



在setup/Design rules/Default/routing里面

OK了,多谢你
