PADS PCB弧形走线，怎设置弧度的半经。

如题。高手请分享一下经验，谢谢。

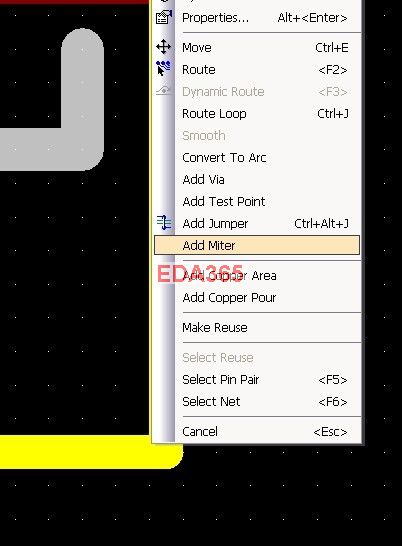

add miter

假設要一個半徑50mil的弧度：
先走直角選中該角
右鍵單擊
Convert To Arc

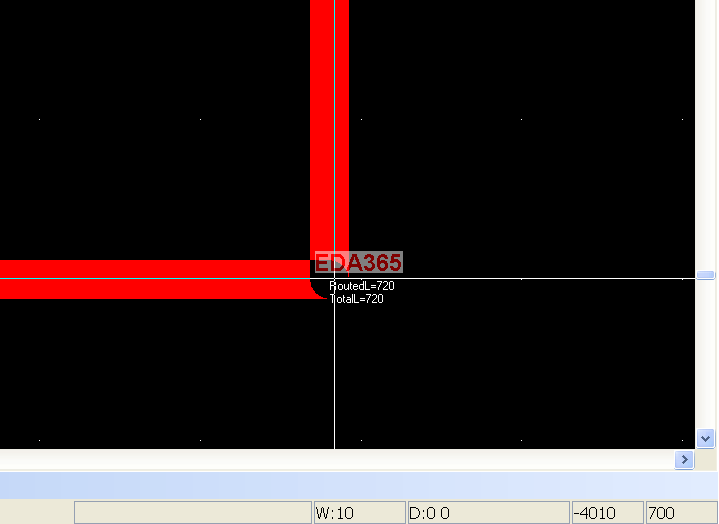

注意到下面的狀態欄有顯示相對坐標，如下圖

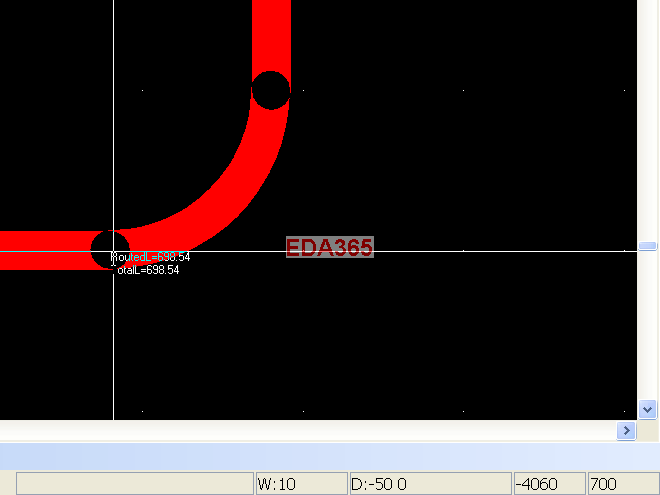

單向移動鼠標（或x或y），相對坐標顯示(-50, 0)或者(0, 50)時就可以了，如下圖　

:D:D:D:D

然后选择线的拐角地方，右键

再输入半径

学习会了

呵呵，没想到Convert to arc还有这个用处，一直用来修改走线为弧形~~

回复 CS.Su 的帖子
奇怪，為什麼我選了Add miter以後它不給我機會用右鍵輸入半徑呢?我用的是PADS 2007版，請問你用的是什麼版本?

5楼的做法很好~

回复 MiddleWay 的帖子
要选线的拐角，就是点一下选到这两条线

在9.2中  可以直接用弧度绕线，很方便，但与Allegro相比相差太远了

回复 MiddleWay 的帖子
你的软件什么版本啊，我怎么没有那个选项哈。

学习了

回复 lqc 的帖子
PADS 2007

回复 MiddleWay 的帖子
谢谢。
