請問如何設定綠油 Solder Mask 的大小 ？

选中PAD， ALT+Enter  编辑Pad stack 属性。

然後呢? 我想改綠油尺寸，可是找不到！

我可在 Solder Mask Layer 畫 copper 把 緣油開闊，
但如何把緣油收小至與焊盤相同大小?

你把这个器件编辑一下，在做器件的时候把solder层加上去，就可以了，设置小一点

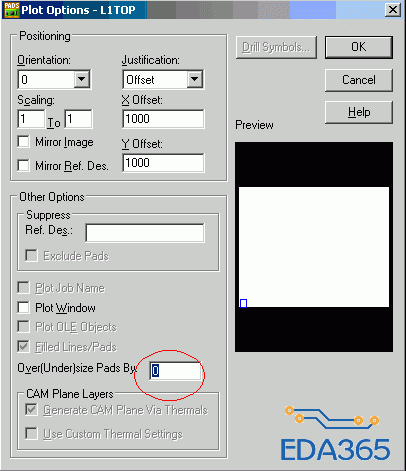

在CAM的opition里设置，比如圆圈处设置4的话，就是说，出gerber后，solder mask比pad大4mil 每一边比pad 宽2mil 这个值设置太大的话，会导致开窗过大，造成PAD与周围的铜箔都开窗了，容易短路！

楼上几位的设置也对，但不是最简单的！你不可能每种器件都重新编辑。

謝謝各位。
這次我是要對个別零件進行修改。
所以 cytherea 兄的方法最適合我。
Thanks ！

编辑你要单个设置绿油大小的原件焊盘，设置绿油大小（Mounted Side),然后增加SOLDER MASK TOP,设置你要保留的焊盘大小，这样就可以了。
