PADS2005 layout 如何走弧线

用pads router吧 很好用 右键add arc

如果在PADS里面，先走一个90°的直角，然后点击要画弧的角，如图中操作，即可添加为弧。

先走一个90°的直角，然后点击要画弧的角，如图中操作，即可添加为弧

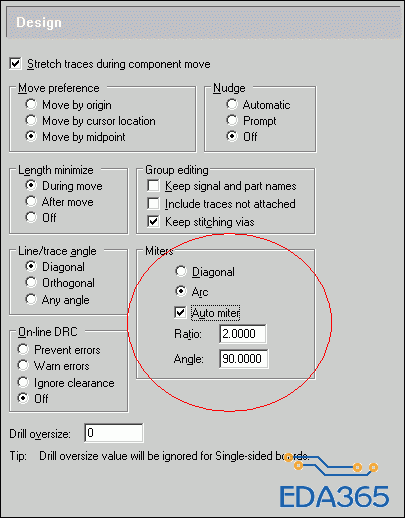

先alt+ctrl+g  --->design--->miters 设置。 走线时直接按照直角走线，如果你选择的是auto miter的话那么就直接走成弧形的，也可以先走好，然后选中网络 add miters！这个你多试几次就熟练了！
