地孔的几点疑问<求助>

时间:10-02 整理:3721RD 点击:
有点个问题,比较困扰
第一个是地孔铺铜的是铺成花焊盘还是全部链接的形式好?是不是当整块板子的散热是要考虑的因素时,我们才要用花焊盘?

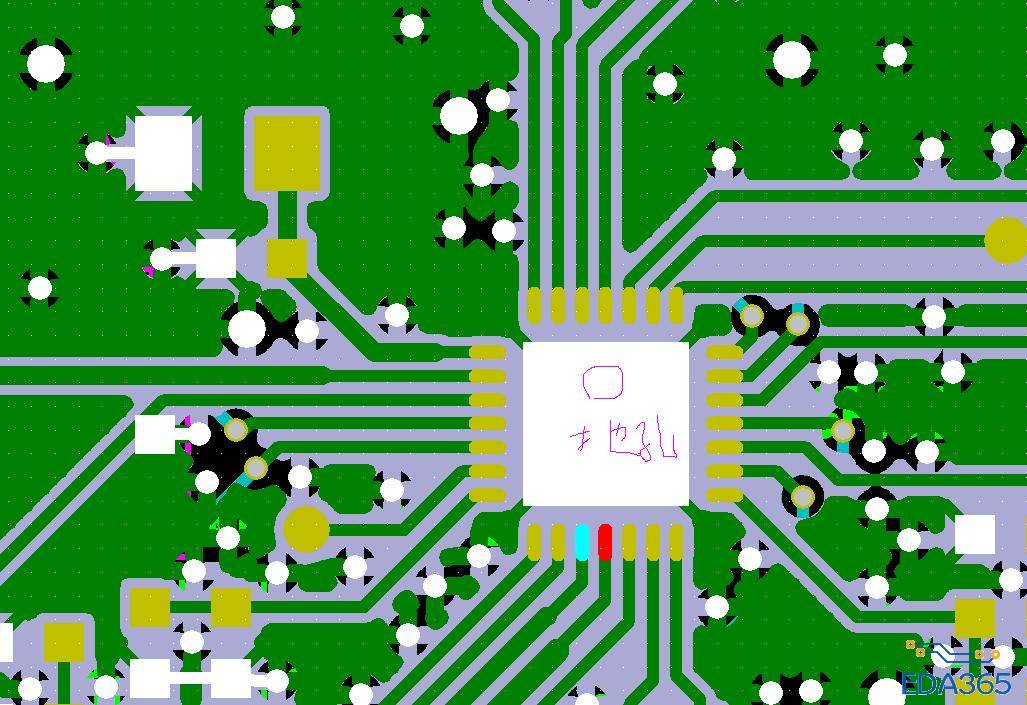

第二个问题是,芯片的中心是地网络,忘记打孔与地平面链接,芯片的地会很弱,这样做会有什么严重的影响?图中高亮的是地网络,芯片除了中间部分为地网络,其他的管脚中没有地!
求各位坛友们赐教!谢谢

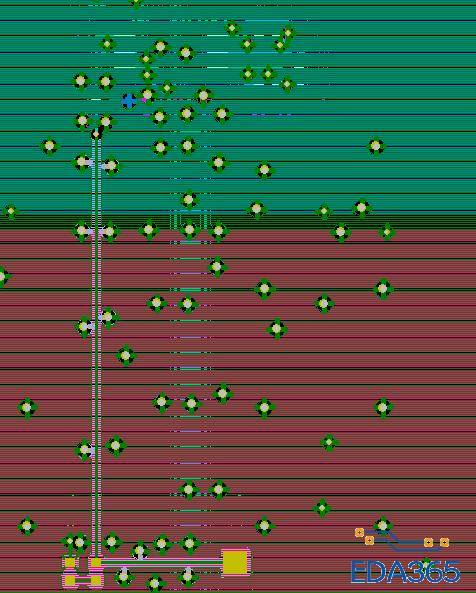

个人理解,一个就是固定!另一个原因就是使芯片所有接地脚回路最短!电池地孔周围也要打很多地孔,所有GND回路最终都是到电池负极的地!

第一个是地孔铺铜的是铺成花焊盘还是全部链接的形式好?是不是当整块板子的散热是要考虑的因素时,我们才要用花焊盘?. ?# c6 G% y% [3 O: j
表层的地过孔用全连接.内层的采用花焊盘.
第二个问题是,芯片的中心是地网络,忘记打孔与地平面链接,芯片的地会很弱,这样做会有什么严重的影响?图中高亮的是地网络,芯片除了中间部分为地网络,其他的管脚中没有地!
会影响到芯片的散热.同时,回流路径也会变长.主芯片工作频率不高的话,影响不太大.

谢谢!

谢谢!现在跑的是4M,好像还没什么大问题!估计是有隐患了!

学习了
