从orcad导入pads时不能显示元件的轮廓？

是这样的，从我另外一个已经画好了得pcb图中我把元件封装save library中了，然后我要修改这个pcb，因为有原理图所以我就直接在原理图上修改了，修改好了以后生成asc文件，然后用pads导入的时候发现基本上许多元件都没有元件的轮廓了。打开导入的asc的pcb的library时也发现元件没轮廓了，但是在原来的那个pcb中的library中是正常的  请问这是怎么回事呢下面是图。

这个是已经有的pcb文件上的封装，

这个是导入asc后的pcb library中的元件，两个是相同的元件，怎么一个有轮廓一个没轮廓呢  请给位解答  非常谢谢！

你看看你的丝印是不是放在silkscreentop层去了，打相应的颜色打开，一般来讲，正规的做法是把元件的外框做在AllLayer层的，希望你能养成一个良好的习惯。

恩 就是 我发现了  谢谢，那个就是在丝印层里面了  请问怎么把他弄到all layer中去呢  谢谢  我是新手

在修改属性里改呀

楼上正解，编辑封装把它的属性改成所有层就OK了

补充一下，丝印框根据个人和公司的习惯，可以放在All Layers，Top Layer，Silkscreen Layer。

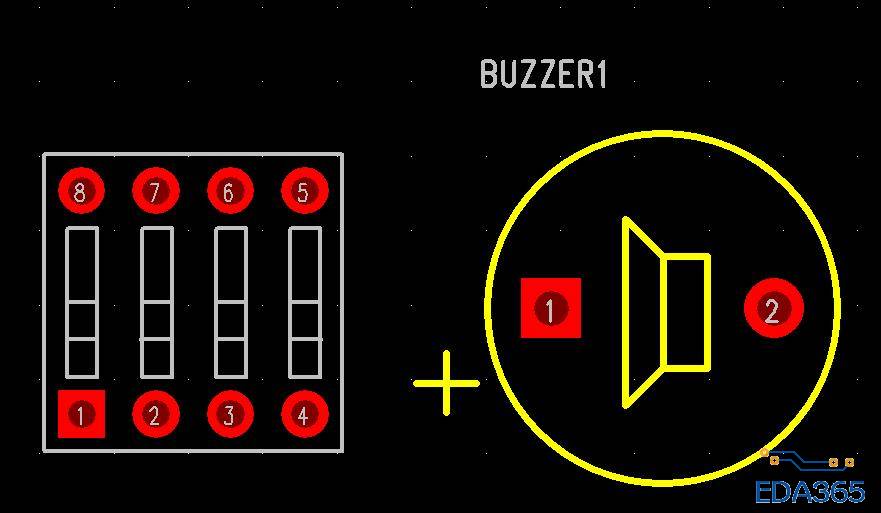

如下图，左面的是丝印在Top层，右面的是丝印在Silkscreen TOP层

如果你只是想显示丝印的外框，不一定要更改丝印所在的层别，把丝印层的颜色设为可见就可以了。

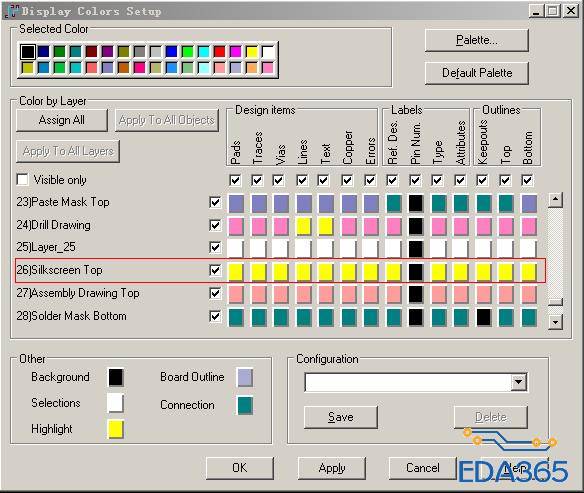

Ctrl+Alt+C，设置丝印层的颜色

总之，你的丝印在哪一层，你要想显示丝印框的话，就把那一层颜色设为可见就可以了。

当然，你也可以改变丝印所在的层别，按下面的方法设置更改：

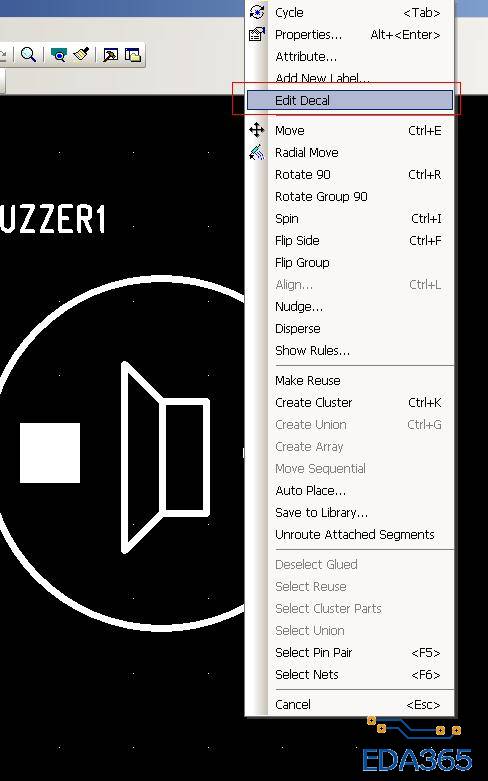

首先，选中元件，右击--->Edit Decal

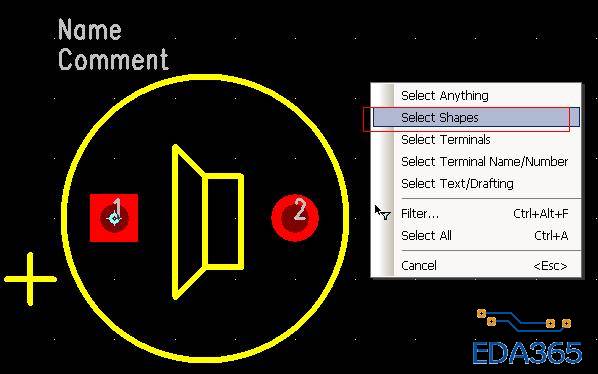

进入元件编辑状态，然后右击Select Shaps

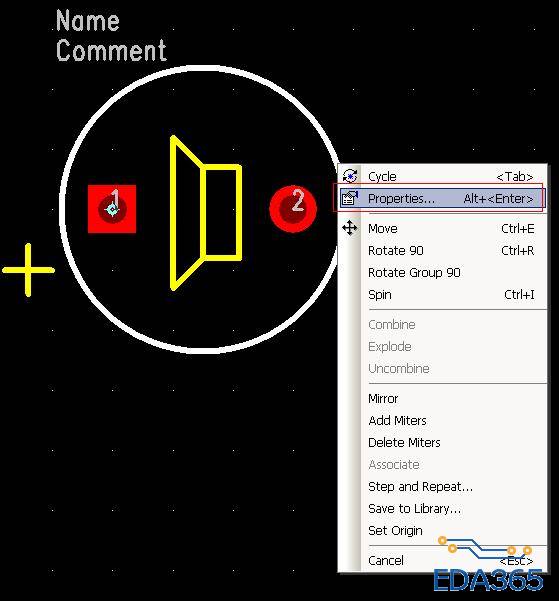

选择丝印框，Ctrl+Q（或是，右击--->Properties）

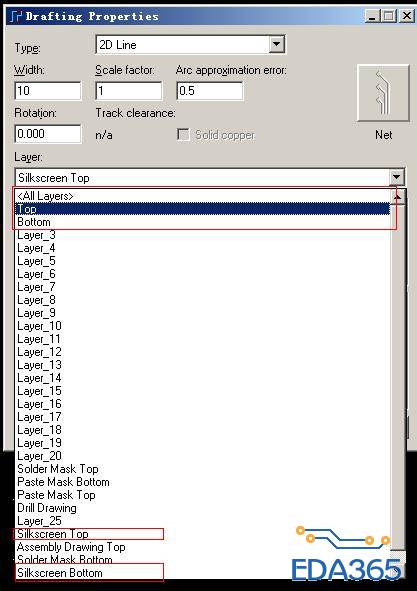

设置丝印的层别

丝印的设置层别还关系到处Gerber的时候，在处丝印层的Gerber时，要根据你封装丝印所在的层别进行相应的设置。

谢谢你这么细心的讲解，我现在明白了  真的是太感谢了  谢谢

颜色层设置
