Copper Pour 的問題,請大家幫忙幫忙 ...

时间:10-02 整理:3721RD 点击:

找過本論坛但找不到原因,請各位幫忙看看。

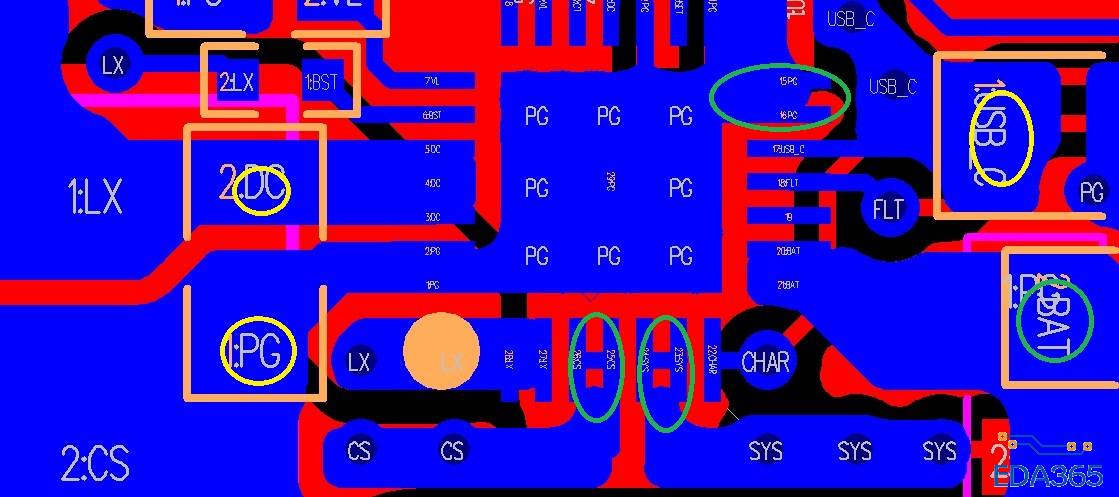

圖中黃色圈是 OK 想要的。但綠色圈不能把 Pad 包起來。
(不好意思,綠色圈 "BAT" 是 OK 的)

我已把 SYS 的 Copper Pour 與 SYS 訊號接上。
同時在 Option -> Thermals 把所有 Drilled 及Non drilled 的 Pad Shape 都選為 Flood over。
在 Routed Pad Thermals 都 Enable 了。
我覺得可能是建立零件時有問題或 Net Rules 有問題。
請高手們指點..指點.. 謝謝!


小编的意思是铺铜的时候,绿色圈处的芯片引脚没有被铜皮包住?这是在自动铺铜的时候是包不上的。你那2引脚之间的间距那么点,如果铜铺上去了,肯定会有间距报错的。不信的话 你别用copper pour,你直接用copper试试。用copper的时候 应该能铺上 但是画的铜皮的边框肯定比你现在画的要小点。

是的。我想把引脚用銅皮包住。
SYS 的兩隻脚是相連的,為何會有间距报错?
我明白用 copper 應該是可以做到的,但我想用 copper pour,因為很多地方也是這樣。
謝謝!

看了一下,觉得是你的铺铜的线宽设置比较大的缘故。

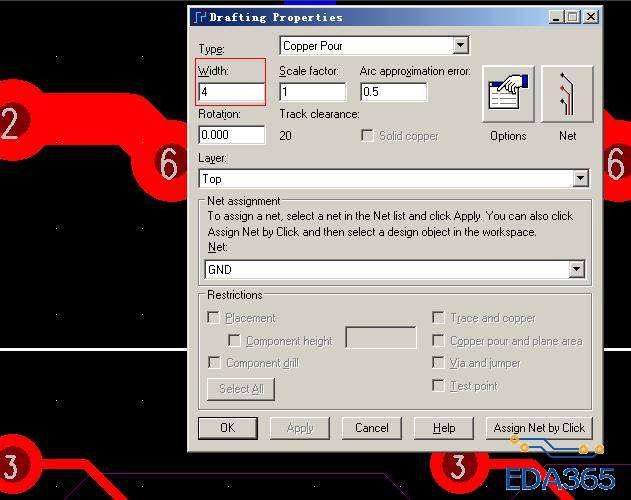

Select--->Shapes ,双击铺铜框,把铺铜宽改得小一点试试。另外,也和铺铜的安全间距有关系,根据你的需要调整。

您所說的兩个問題 ......... 全仲呀
這兩点修改後就可以了!
謝謝幫忙!

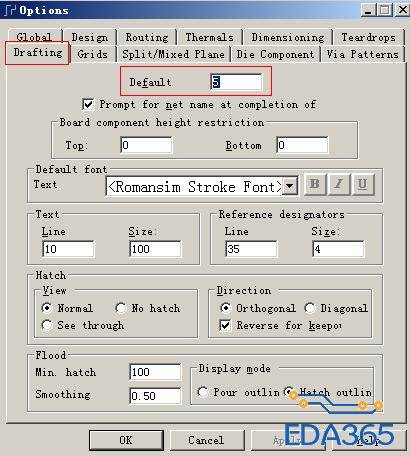

你可以将默认的铺铜宽度设置的小一点,这样就不用每次画铺铜框的时候再单独设置啦!

哦!原來可以這樣設定的。
又學到了。謝謝!

又学习一招,谢谢
