PCB 做封装时他引脚之间怎么是4舍5入呢

时间:10-02 整理:3721RD 点击:
我用的是 PADS 2007   我在做PCB 做封装时他引脚之间的间距假如是0.65,执行step and repent 后它的值却变成了0.7,如果输入的是0.64那么执行一面的操作后得到的就是0.6.这是怎么会事?它怎么是4舍5入呢,改去改哪里。

看看工具-选项-网格里的设计网格,改小点试试

网格应该是被你设置成了0.1,改成0.01应该就行了

是小数点位数显示的问题,你设置显示的小数点后只有一位小数,所以显示的只能四舍五入,实际上已经是0.65.

那那个小数点该在哪里设计呢,(就是说要它显示多一位小数点)

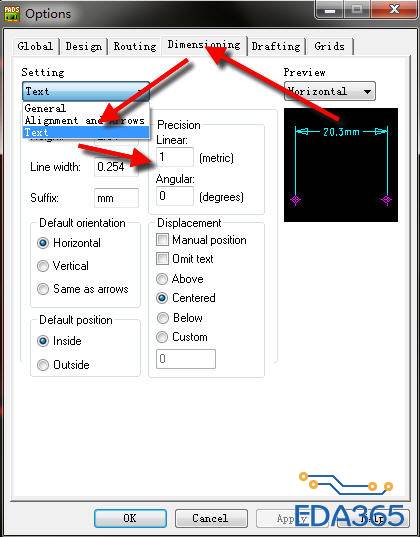

tools-opinions,把图片中的1改成3(封装的单位请设为公制)


小编的0.7是两个管脚坐标相减得值吗?是的话就有问题。如果只是用标尺量了一下,那就要想楼上的那样把小数位多加一位,加到两位就可以了。

我试试看
