封装上的 "十字架" 原来是这个用途哦.

时间:10-02 整理:3721RD 点击:

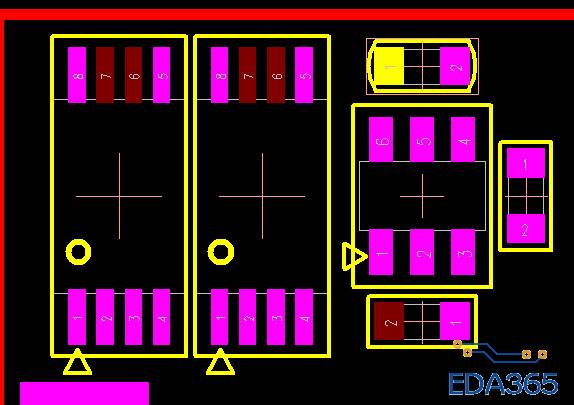

原来这个十字架是用来定位用的呀.


原来如此

你研究得好仔细,够专业。

呵呵, 谢谢夸奖.

感谢分享

小编能不能教教我怎么做封装啊  用layout做PCB封装的时候那些参数都应该怎么写啊  暂时没教程

你想要知道哪个参数?

尽可能多的   现在我这里没有教程   小弟也是新手  自学的   做Quad  和dual的封装里的参数  BGA暂时用不到

你用封装向导做的封装?

从来没有见过封装上有这个十字架,自己画上去的?

自己画上去的.
用来 布局挺有用的.

对对对   那个必须所有参数都要填写吗?能不能把那些参数介绍给我  小弟谢大哥了

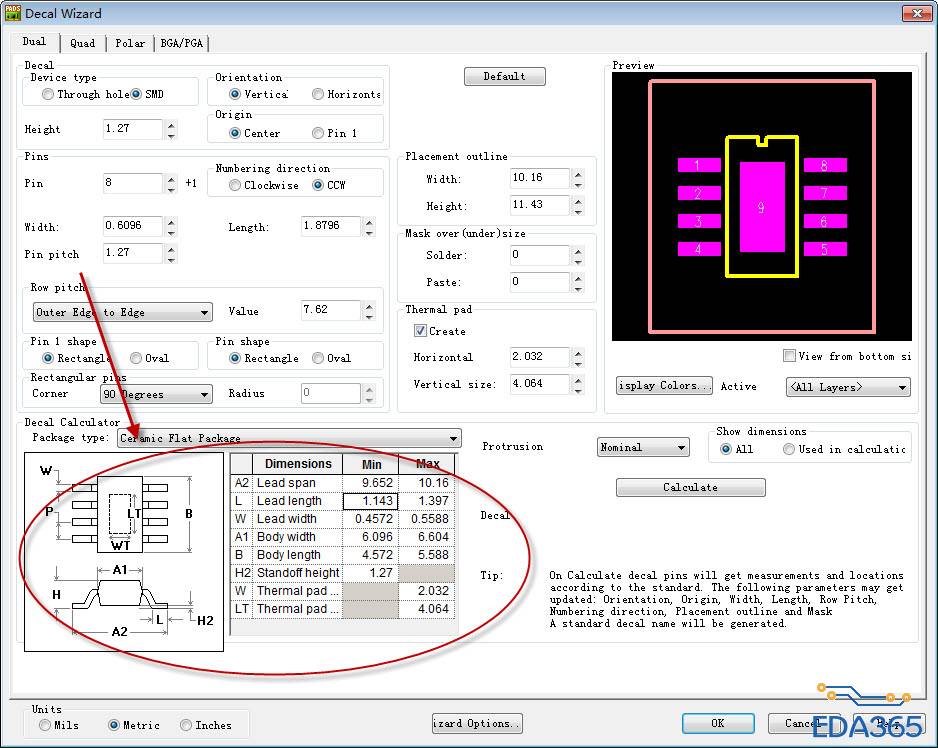

图示得很清楚哦, 还有哪些不明白的.
