元件封装引脚问题
时间：10-02
整理：3721RD
点击：

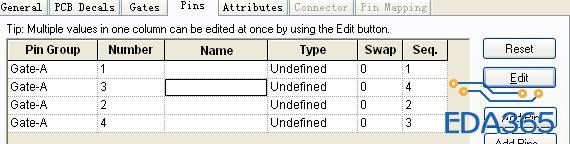

我画原理图是有一个三极管是三个脚，但在PCB封装中是4个脚，其中1，3脚是emitter,2脚是base，3脚是collector.1，3脚在原理图中1个脚，怎么在PCB封装中指定2个脚，其中一个脚要怎么定义。老是出现Error: Gate A Decal NPN-1 has 3 terminals but gate definition has 4 pins.报错
将不用的那个定义成signal pin就行了
还可以定义成unused pin，你试试吧，封装不太懂
但是1，3脚在PCB板中我都要用
我也不知道怎么弄。每次都是自己手动连接网络....
不能直接吗
只能在原理图导成PCB是再加线
貌似只能在PCB的ECO下进行添线吧
原理图画4个脚，1和3连起来就行了
