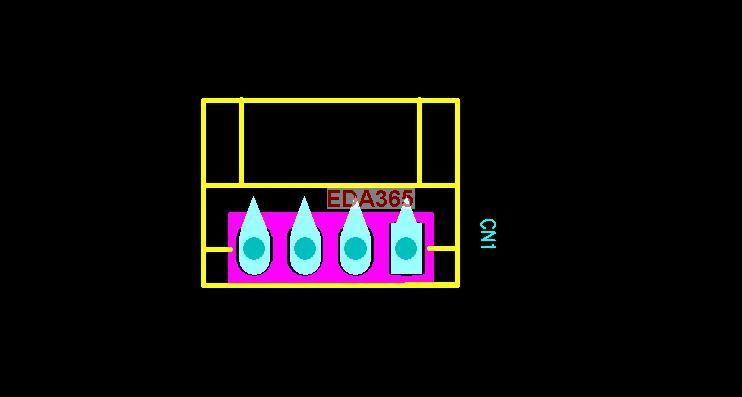

在论坛上下载了一个PADS插座库其中这个是怎么做的，如图

尖尖的:泪滴
粉红色的为顶层丝印

既然小编说了是从库中调出来的，那就肯定是异形焊盘咯，做封装时画一块铜，跟焊盘组合的一下就成异形焊盘了。粉红色的是丝印，是为了不让相邻的焊盘焊接时短路。

同意三楼.尖尖那种是模拟泪滴,做成异性焊盘.

同意是做成的泪滴焊盘，这样是否有必要这么做啦?

对于间距很小元件，这样做可以在过波峰可避免连锡。

又学到了一招

小心做层这样的焊盘输出GB时，SOLDER MASK中只输出铜箔（当输出焊盘为单面且有孔时），无焊盘，我已上了一当了，害我手工刮铜皮。
