如何把元件值导入到pcb中

ORCAD输出网表的时候，添加上value，然后PCB里面添加value

回复 jinsihu2005 的帖子
能一下具体操作吗?

PADS的可以，但是我电脑没装ORCAD，ORCAD导出value会吧?

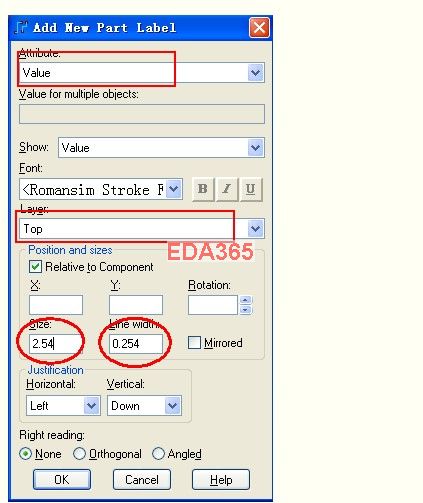

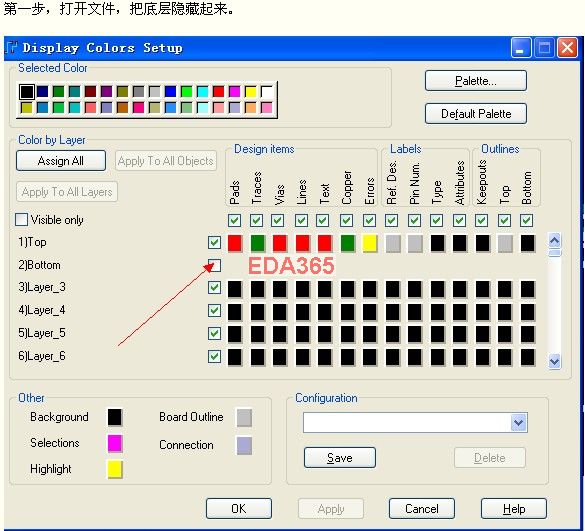

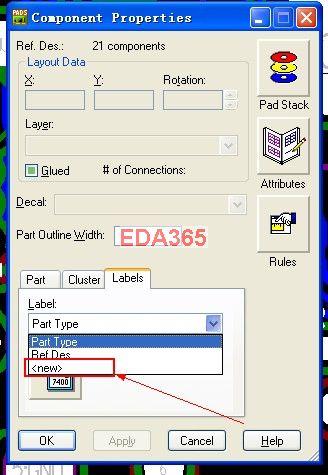

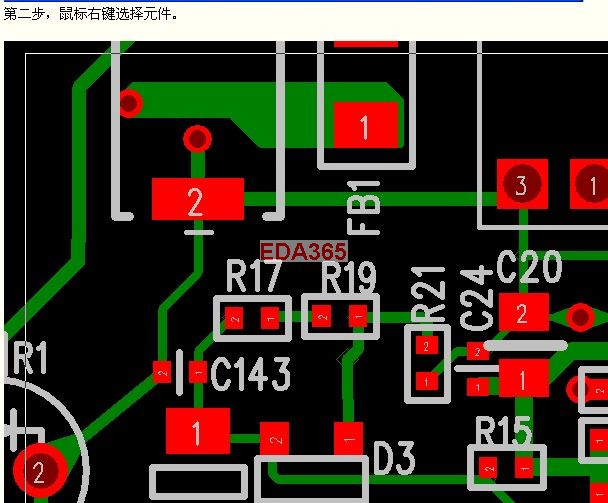

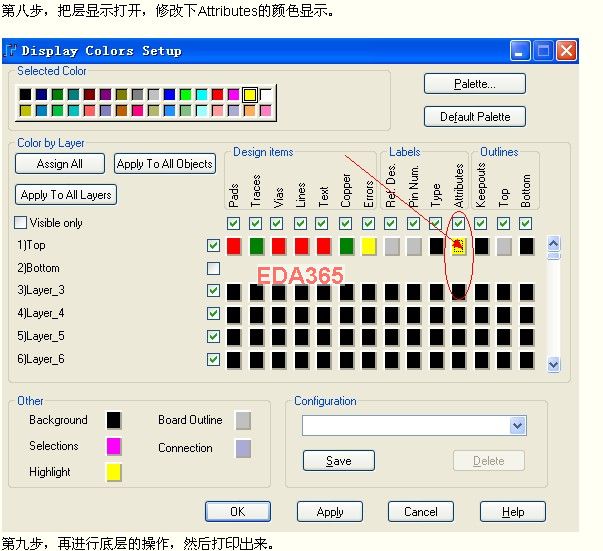

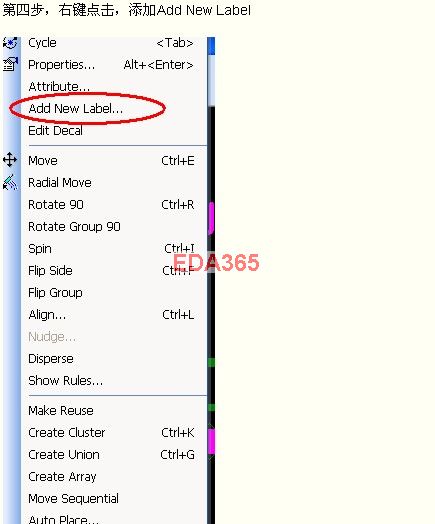

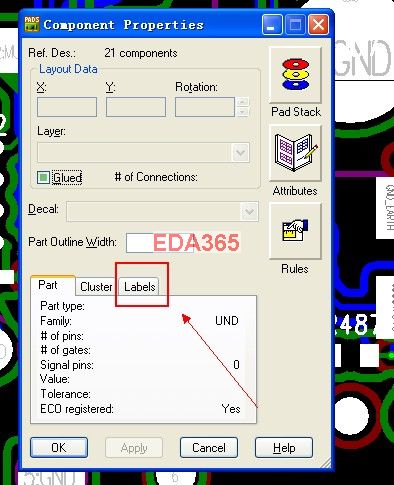

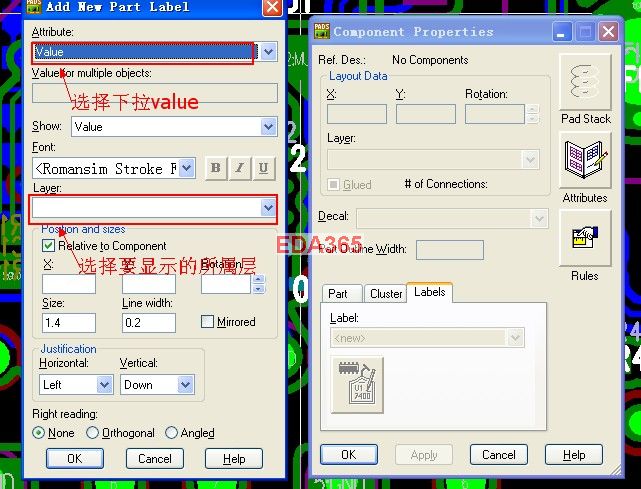

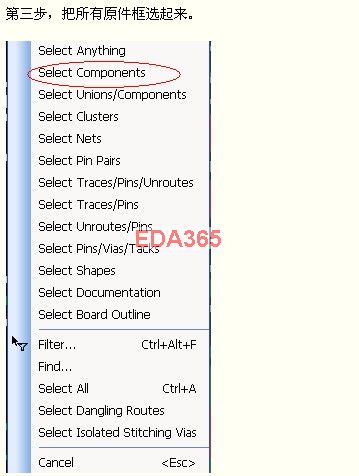

第一步，选择要显示元件值的元件

回复 jinsihu2005 的帖子

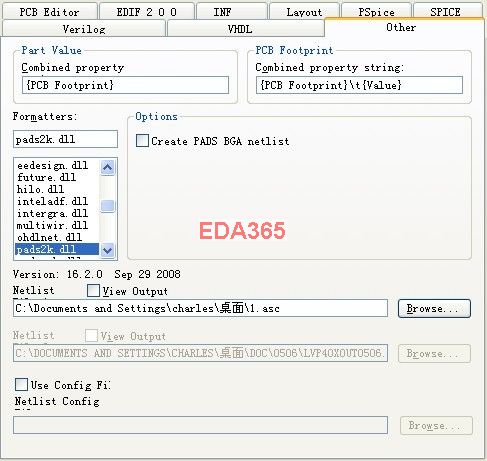

看一下图1图2，但是还是不行，能在线帮我一下吗?289171867

第二幅图说明导过去的网表里已经有value了，只要按照我贴的四张图做就可以了啊

我的意思是说，我把R578这个元件在pads中手动加上value后，再通过网表（图1那样生成的网络表）从orcad把R578导到pads中的时候还是出现下面的问题
*Bad *PART* ascii data line format
R578             RES-1005A 3K3
不知道怎么回事?
是不是图1设置错啦

建议将元件封装Type改为Value（上下左右都居中）这样元件参数就在顶层Alpha……画好板你就不管去调整参数的位置，不管是多少位数都是居中，:lol:lol

回复 jinsihu2005 的帖子
能帮我看一下是怎么回事?我是按照上面你说的操作，就是显示不是元件的值出来?能帮我看一下吗?
因为今天下午就要搞定啊！

回复 jinsihu2005 的帖子
现在是这样的一种情况：从原理图导入一个崭新的pcb图中，根据jinsihu2005的方法可以实现，可是现在我的pcb已经全部layout好了，只是客户贴板的时候要求方便快捷要求要把元件值加上去显示出来，不管怎么尝试都不行，不知道是不是这种方法只适合刚导入网表还没开始layout的这种情况，而已经layout的pcb根据你的方法却不行啊。

回复 chinaliu3214 的帖子
不好意思，下午忙，没看到，已经layout过的板子是没办法整体添加了

我这样做为什么会提示找不到封装呢.
