PADS中PCB封装的丝印层应当放在那里？

PADS中PCB封装的丝印层应当放在那里?刚接触PADS是就不太明白这个问题，现在依然不明白

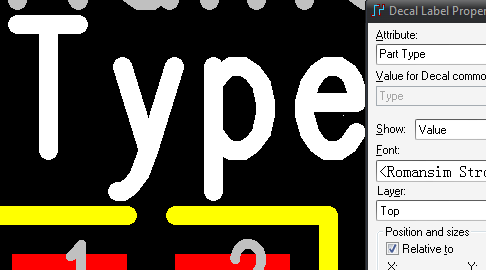

  pads自带的库中，元件丝印放在ALL layer。字放在TOP layer.




如果将其放在丝印层则在选择元件是看不到边框线

   放在TOP层可以看到

看过到有人说的，丝印放在那层都行以后改就行了，或跟厂家联系说清楚就行。
但今天同事说我怎么放会影响布线。（字和线都是铜皮）
我不是很清楚这个流程。怕后面又要返工。
请问大家都是怎么做的啊?到底这个引不影响布线。大家有没有这一方面的规范什么的给发一下啊

在做库的时候放在所有层，你仔细研究就会发现，软件自带的库的丝印就是在所有层。至于你的关于（字和线都是铜皮）的担心是多余的，在出cam的时候只要选择好是没有问题的。

放在丝印层可以看到的  你在颜色里设置一下 把丝印层的颜色改一下就看见了
丝印放在所有层有个好处，就是你在放置元件的时候，按F，丝印会随着你元件的所在层而对应调整。

同意楼上，如果在造封装的时候就把丝印放在Silk层，那么到了设计图中激活走线层的时候，走线和大面积的铜箔会把丝印盖住，不利于检查

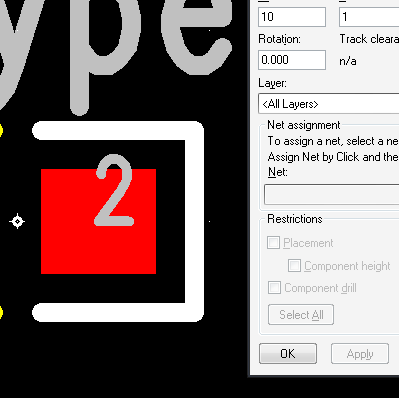

只要造封装时丝印用2D线放在ALL，就会自动识别为丝印，不必当心影响布线问题
------------------
最关键一点，前期检查走线的时候由于丝印未整理，相对杂乱， 一般习惯把丝印关掉，封装外框放在all的优势就在于关掉丝印的同时外框依旧显示，如果封装外框就放丝印层，那么一旦关闭丝印层，连元件框也关了，不利于走线检查。

谢谢大家的回答，大概明白了。
   但是，我画封装的时候，自作聪明，吧层已经给改了啊，我想着所有层不太好，元件封装丝印我放在了TOP层
   现在要改怎么改啊，一个个修改，还是有什么其他方法啊。（有大概100个元件吧。）

4楼说的很对！

4楼总结得很好

也可发的

学习

个人建议 放到，silkscreen 层，养成良好的习惯

个人建议 放到，silkscreen 层，养成良好的习惯

个人建议 放到，silkscreen 层，养成良好的习惯

2D线不管那个层都行啊

顶4楼！正解~

丝印要放在silkscreen层。顶10楼
