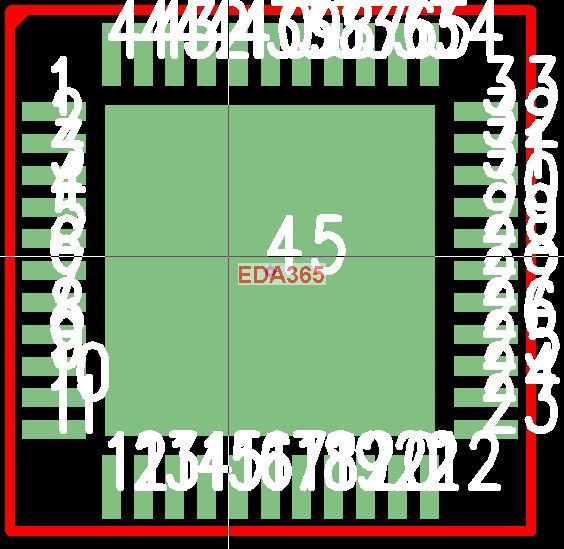

若IC有45 个PAD
可以遮蔽第20 PAD吗?
可以遮蔽第20 PAD吗?
可以.将第20PAD的尺寸设为0.

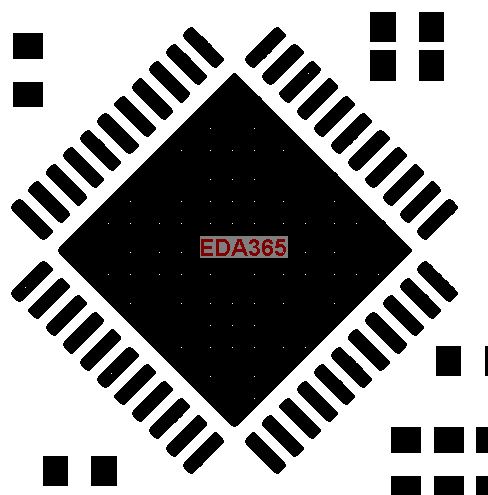

希望Paste Mask做成这样,9方格
希望Paste Mask做成这样
在Paste Mask层画9个铜就可以了。
那9格已在Paste Mask
但还是出现整个PAD
4楼是对的
第45的Pin的长、宽设为0
然后在Paster Mask里面画9个铜皮
输出时选中即可。
把pin45去掉吧，改成同样大小的copper，然后在Paster Mask里面画9个铜皮
