这样的差分线走线可以吗?求高手解答

时间:10-02 整理:3721RD 点击:

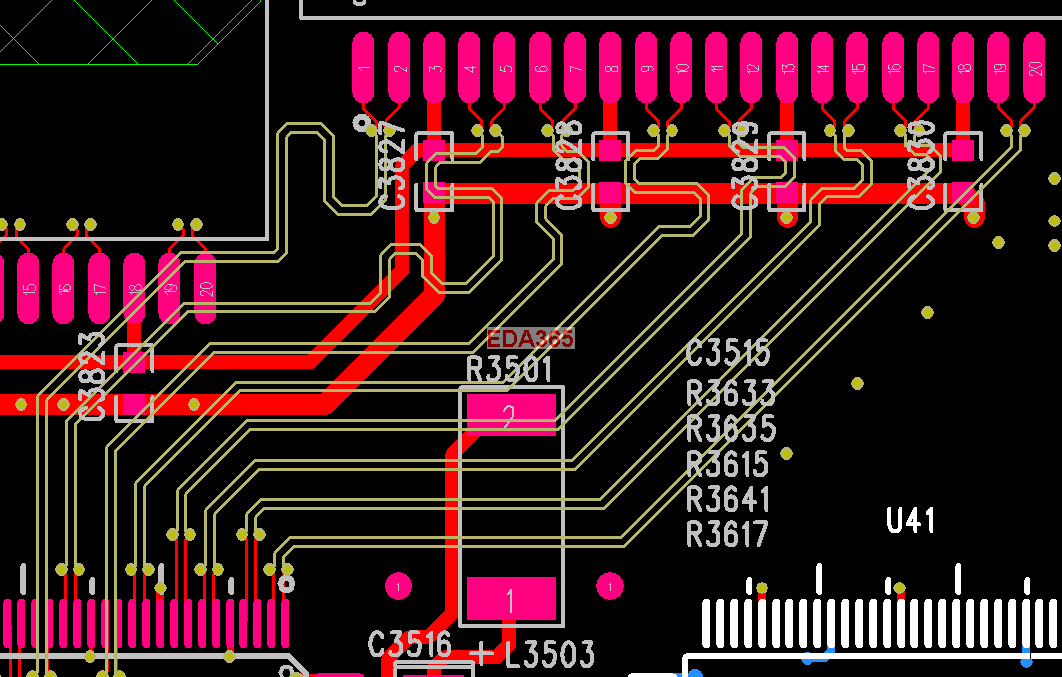

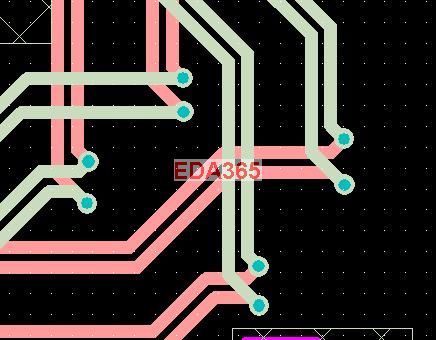

如图:




本人PCB经验比较少,看到layout画成这样,感觉不太好。
是不是阻抗变化什么的有些问题,不是很明了,只好请教高手了

差分线尽量少打孔,走线不要交叉,包地过孔要均匀

我主要想知道这样经过过孔后再小角度走线是否可以?会不会有阻抗不连续的影响,这样对板子的影响到底有多大。
还要差分线走线应该是等长第一吧,除此之外还要注意什么,那些规则是必须遵守,那些是次要的。

走线要等宽等距,尽量减少不耦合的地方
一对差分线之间最好做等长,误差5mil以内.
与其他信号线要拉大间距,最好是20mil以上.
