做封装时如何加assembly层?

时间:10-02 整理:3721RD 点击:

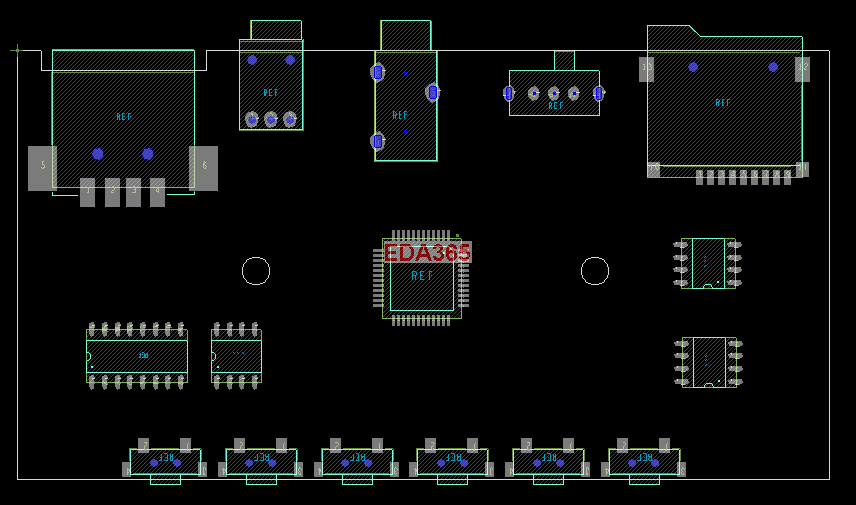

如下图所示,有ASSEMBLY层对五金件定位来说比较方便。最近被定位困扰。

USB,电源,耳机,开关,SD,按键……消费类电子……MP4?
好像平时都是用丝印层去做定位,或者用器件上的定位孔去做定位,没有专门做assembly层。

哦,谢谢。只是在板边上的,本来就应该去掉丝印,比如丝印刚好印在V割的上面,我习惯去掉它。但我在color里看到PADS里有assembly层,所以想问问如何加上去。

在器件框外围用2D Line画,定义到assembly top层,一般外扩0.2或0.4,视器件大小适当外扩即可

哦,谢谢,
