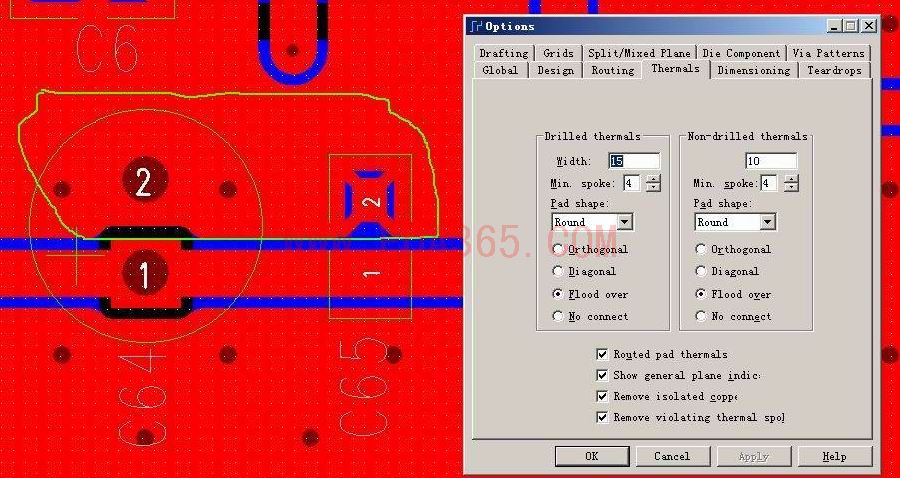

pads2007,为什么设置为对话框所示的参数,贴片元件为花孔连接,插件为覆盖过孔呢？

你只是指定了圆形焊盘为全连接，你在round下拉选框里把各种形式的焊盘都设为全连接就可以了！

楼上正解，你还需要吧方形也这样设置。

谢谢！

我刚设置以后,再次打开option看设置发现还是圆形,下拉的其他图形不知道为什么设置不了

谢谢2楼的大侠！谢谢！
同谢小编的问题！

是啊，我也遇到过请高手指点！感激不尽啊！
