如何全局修改字体的大小

时间:10-02 整理:3721RD 点击:
如何在PADS LAYOUT 里全局修改丝印层字体的大小和线宽呢?我在坛里搜了,没有搜到,请哪位好心人帮忙解答一下啊!谢谢!

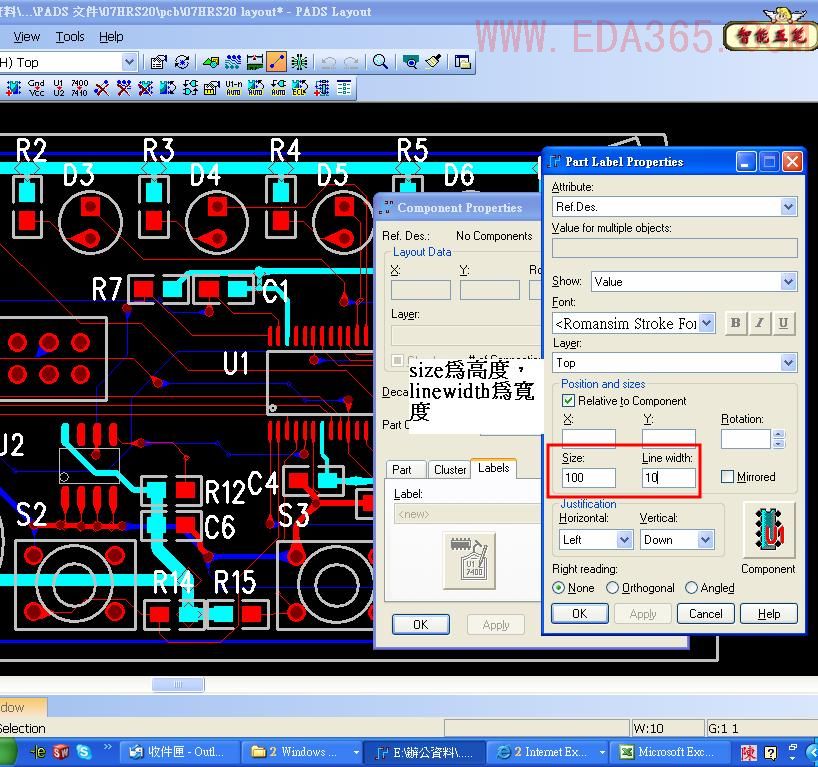

更改文字大小的寬度,先點右鍵/select components,按ctrl+a選擇所有元件高亮後,ctrl+q,進入下面對話框,按下面操作

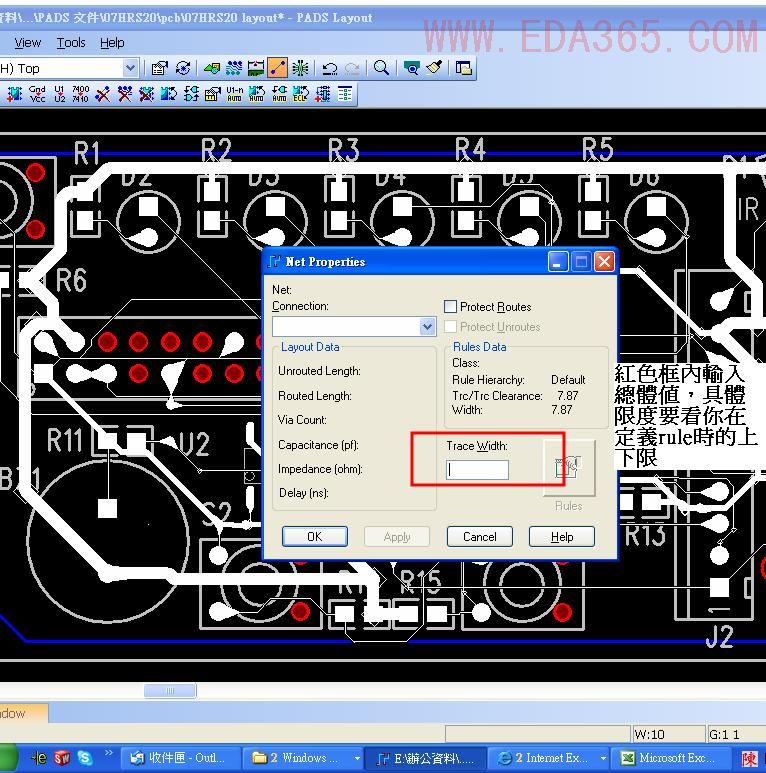

現改走線寬度的方法:右鍵select net,ctrl+a,ctrl+q,在下面窗口中設置:


有更好的方法,請高手賜教

樓上的同志很熱心

像2楼这样的同志真的应该加分呀!

見笑了,大家相互學習嘛
不過也花了差不多半個小時了

赞一个.

2楼的方法很好用,谢谢,以后请多多指教!

二楼的方法实在是太好了。非常的感谢小编给出这么好的方法,很省事。现在很方便出生产工程图了。向小编致敬!

小编,我按你所说的操作了,怎么出现两个同样的位号丝印,一个是更改以前,一个是更改后的,同时出现在PCB中

這種現象是你沒有按圖示操作,估計你是右鍵裡選了ADD

2楼的真的很认真,做人就要这样!

学习了

先选择Fiter然后Nothing,只选择Cable后,选择全部字符直接改大小就可以了

是filter里的lables吧

请问小编,我手中的PCB文件不是自己做的是别人做好的,我进入Ctrl+Q后在Labels 中找不到Ref.De这层呢! 而是直接显示Value -1.
