DRC检查出现的问题，搞了很久没搞定，拿来请教一下

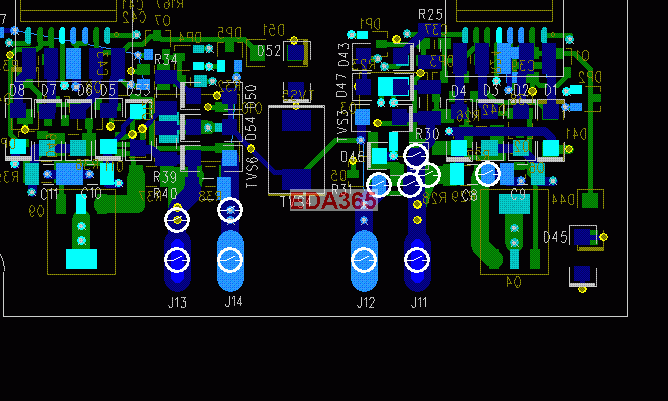

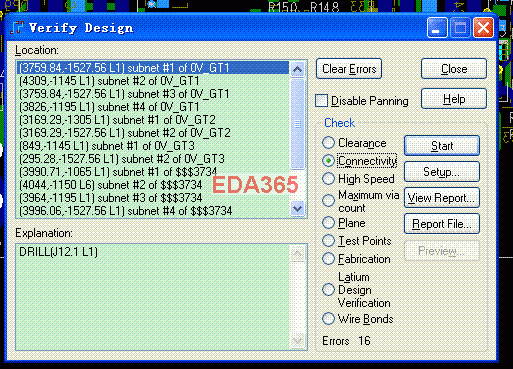

pads layout 中：连接好的线，在做DRC/Connectivily检验时出错。可是确定已经连通了（用过孔连接的，但布线完仍有飞线），这个是什么情况，不知道大家有没有碰到类似情况，如何解决?

PCB在做库的时候那个非金属孔与金属孔哪里设置有问题。

可是有10个这样的电路模块，只有角落的这2个模块有这个问题，其他很安全。

无PCB实际图，无能说明问题，传附件！

你编辑下出现问题的那个封装，然后把那个金属孔勾上然后在连接下就没这问题了。

这次改版就是把板边缘的焊盘改成非金属化通孔，就是单面板焊盘啦。难道就是这个原因。 可是其他路正常。

"板边缘的焊盘改成非金属化通孔",就是这个原因，

最近经常遇到，文件都是从PROTEL99导过来的，开始不知道原因，现在估计楼上几位大侠说的原因，谢谢！

我用07的也出现过这个问题 后来换到05版本就没提示这些错误了

哈哈解决了饿，就是通未孔金属化的问题，benking正解！

呵呵，图上那么多连通性错误小编还说已经联通了
