｛求助｝如何在PADS Layout里全局编辑线宽

这个不难
但是记得线宽改细容易改宽难
细了不影响安全间距
粗了就不一定了

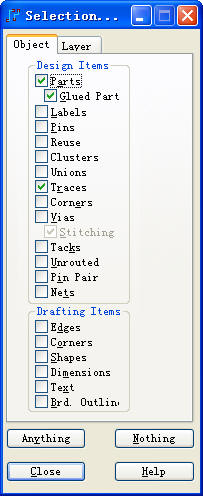

【1】设置过滤器

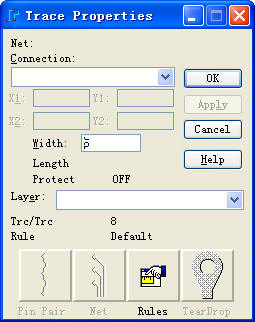

【2】设置走线宽度
【3】ctrl+a全选，编辑属性
即可达到目标

过滤器里面记得只留下一个走线选择即可

书呆子这个确实是改了所有的线宽。我的方法是

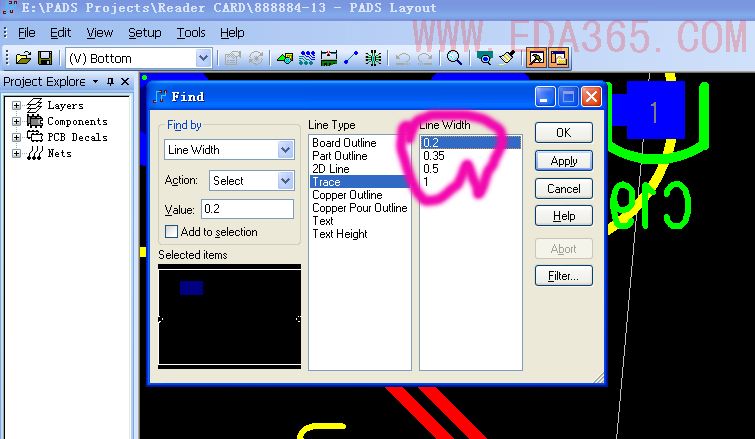

右键--FIND--如下图中选择你所要更改的宽度，点OK后自然就选中了所有0。2MM的走线，CTRL+Q更改为0。4MM即可。不知我的方法是否正确，whb168可试一下~
[ 本帖最后由 youyou058 于 2008-3-22 19:41 编辑 ]

但是你要记住 改粗的线宽可能会存在安全间距冲突的哦 这个你可以自己想想
除非你的线间距非常大 足够

我的意思是建议最好是大改小方便
你要小改大就要多留意了

多谢各位的回复！
按照5楼的方法，操作试了一下好像不行！
其待回复　！

我这样操作是可行的哦~
只是我一般不这样把线宽改大，就如书呆子所说，可能会引起很多DRC报错~
[ 本帖最后由 youyou058 于 2008-3-24 12:13 编辑 ]

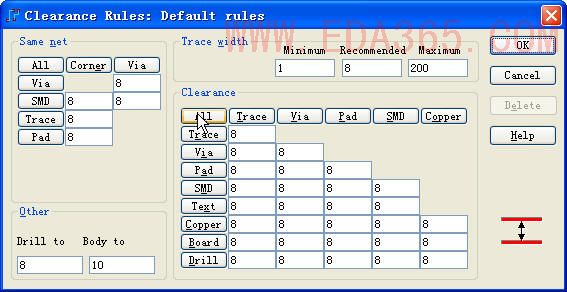

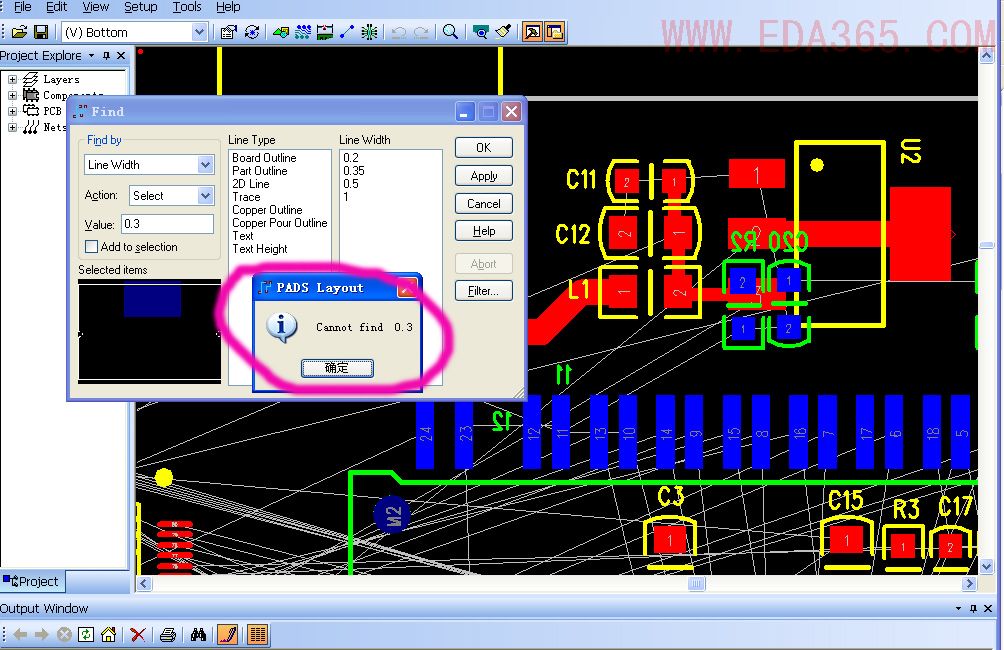

我在规则中所设定的最大线宽为3MM，DRC且在关闭状态，按照5楼youyou058的方法还是不行,并出现“找到不字样的对话框”，如下图所示， 另我用的是PADS2007版本。
还请youyou058图文并茂的详述一下供大家参阅互进！

再看看我的贴图与你的图的区别：
正确的应该是在LINE TYPE栏选择TRACE，在LINE WIDTH栏选择线宽即你要的0。2，如果这一栏没有0。2，说明你的PCB中没有0。2MM的走线。而你的贴图中VALUE栏一定是手动输入的线宽吧，那里不应该输入线宽，而是显示LINE TYPE栏你选择的内容，如我的图是TRACE。明白了吗?
[ 本帖最后由 youyou058 于 2008-3-24 15:33 编辑 ]

还是没成功！
我到了如下图所示后具体再怎么操作请详述：

选择线宽后直接OK就选中了你所有宽度为0。2MM的走线了，然后CTRL+Q就可以更改这些线的线宽了~

试了下可以
