PADS里两个不同的网络也能连到一起，如果不小心连到了一起，怎么检查出来，请教了，谢

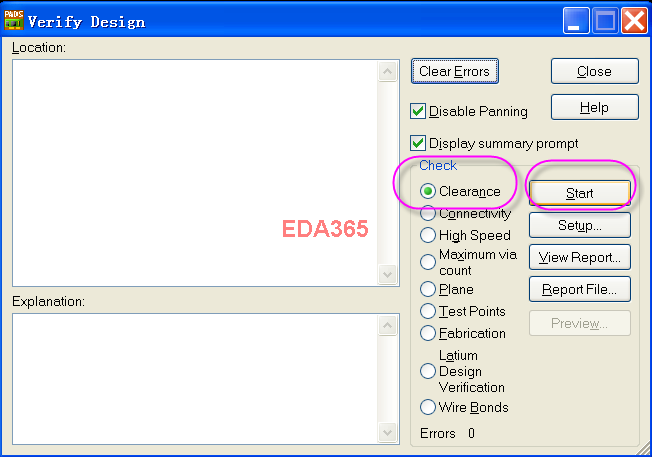

设计验证:

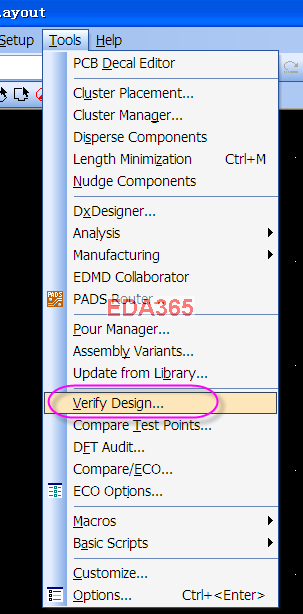

tools--->Verify design
检查功能在这里，自己用用试试吧

纠正一点ADS画PCB时,两个不同的网络是没办法连到一起的.

学习下

我想請教樓主你可以在pads把两个不同的网络拉在一起,請問是如何做到?

是呀

回复 biglin 的帖子
layout里没有开drc，不同网络连上就不会有任何提示或阻止，只有检查的时候才会被告知。

也有种情况，在图GERBER的时候，铜皮也会有可能两个不同网络的连在一起，我就出现好几次了，搞得我每次出图都怕怕的，因为在我们铺完铜，运行检查的时候，不会出错，但出资料的时候，就莫名的接在一起

一般我是打开DRC来走线的，要是DRC关掉的话，有可能会出现这个情况！

应该不是我设置的问题，因为其他的版本都不会啊

看看

它会提示你要不要连接在一起，用哪个网络，不知道要怎么设置才不会出现这样的情况

看看

看看
