如何在电路板上标示阻抗要求

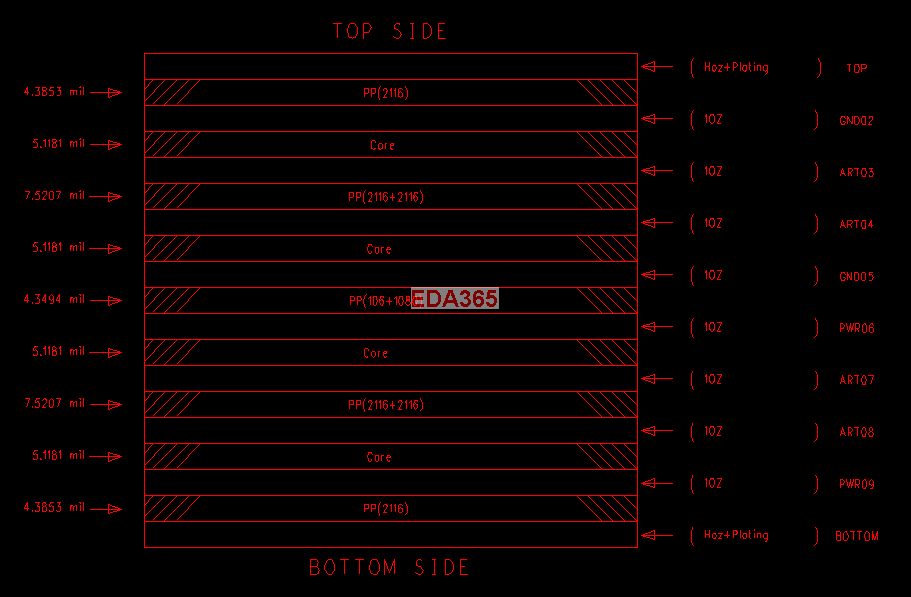

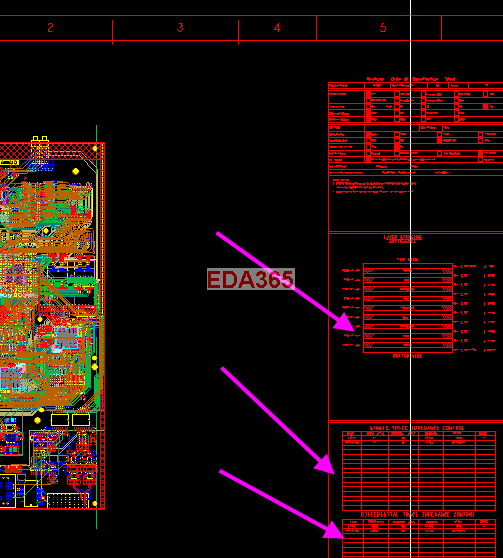

我们这里就是这样做的，在24层的Drill Drawing画出相关的PCB阻抗信息，各项要求，以及相关系数。用ZD line 和Test两种。

用文字说明

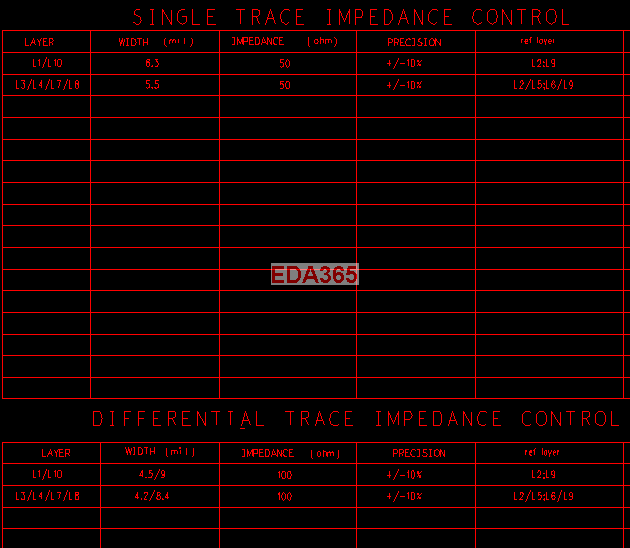

截图比较好，还有就是你说好哪层线宽线距是多少的线走多少阻抗。

以前做板时，通常是拼板的折断边上有阻抗线路及文字的要求标示，但没留意这个是设计公司做的，还是板厂CAM做的。如果设计公司不做拼板图，可能就是楼上朋友说的一些方式了，自己也不了解，学习下。

用文字描述阻抗要求，并截图

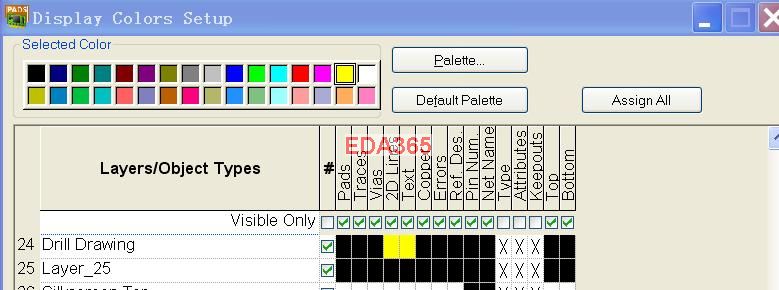

我们是在drill drawing层表示的,这样在生成光绘时,钻孔参考层就会显示相关的制板信息

小编这样的做法，算是很规范的做法。
