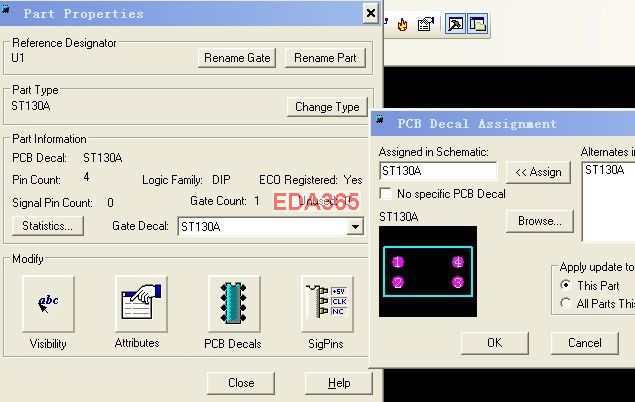

在logic中放了个自制元件，导到layout中没影，附图，小白求助！

不知道哪里错了。各位大侠解解惑。谢谢
Reading file --  D:\PADS Projects\padsnet.asc
No decals assigned for part type ST130A
U1      ST130A@ST130A
**INPUT WARNINGS FOUND**

最好再仔细查一下，你是怎么建立这个器件的了！

画了原理封装和PCB封装  在edit electrical 中设置保存，用Check Part 检测也是 说no errors  不知道哪里错了。又试了下画个电阻，步骤：原理封装-PCB封装-electrical里设置保存。 LAYOUT也调不出这个电阻的封装。是我哪里设置漏了还是?

Layout 里的封装库导入了没有?

你到library里重新编辑一下这个元件，指定封装，再同步，更新库，百分百出来。

额。找到问题了 另一个元件库里有个半成品。排位在自己新做的前面。所以默认那个么?唉。折腾了好多时间。谢谢大家！~！

在建立logic库的时候没指定元件PCB封装。所以导过去没影咯。

可能你库中没有PCB封装吧！

我也遇见了，这个问题了，那个在Logic 里面是怎么查错啊。求解小编，是不是像在protel99或是AD那样一个个的解决错误
