铺铜之后没有布线的地线网络不能和铜皮接一起呢(解决了)

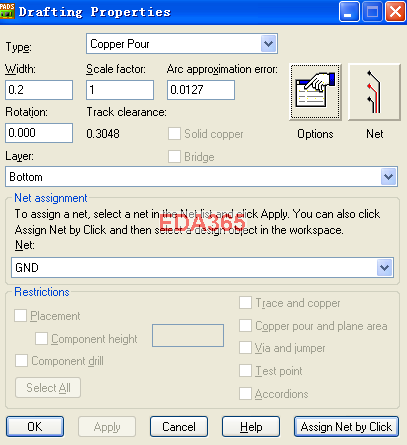

那是因为你在敷铜框的时候没有将敷铜框选择网络GND，选择了即可

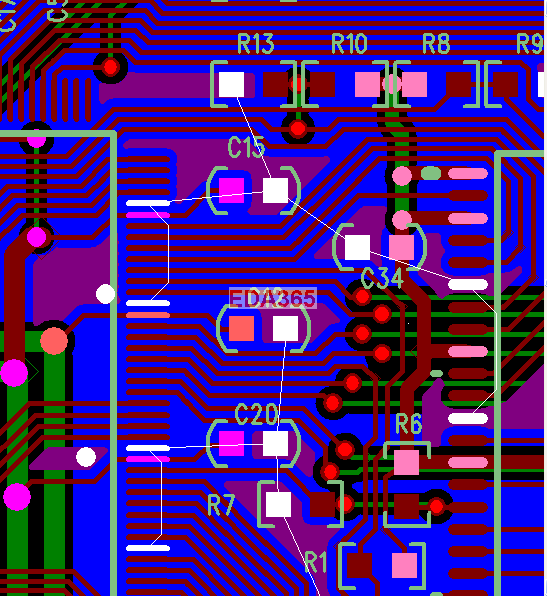

根据您的图上面，因为敷铜没有连贯，你需要在没有连接的上面打过孔

左边IC的pin因为clearance的原因所以不能连上铜皮，要手动连线到gnd上。

通过via连到底层就OK了。

你要把GND鼠线关掉！

打孔

这个是PowerPcb中一个很让容易诱人"犯罪"的地方；
常见于：
条件：
  1.  铺铜前，若有一段地线网络A 没有通过走线 与其它的地线网络连接起来；
现象：
   1.  在Length Miniziation下，A与其它的地线网络没有飞线连接；
   2.  Verify Design中 Check Connectivity，也不会有任何Error信息;
这时，大多数人会认为板子没有连通性问题，铺铜后就直接发出去打样了，板子回来焊接号后，你会发现板子上工作不正常或者一会正常一会不正常！花费宝贵的时间后，会发现原来A所连接的芯片的接地脚都没有与地线连通！
所以建议：
  1. 铺铜前进行一次Verify Design中 Check Connectivity，铺铜后再进行一次(有问题，只能加Via或走线解决，很容易遗漏或对其它网络重新走线)；
  2. 或者GND网络的Pin脚先全部用route走上线，然后再铺铜，绝对没问题
