求教：晶振串联电阻应该靠近哪边？

一，串联端接之所以靠近源端，是因为IC的输出电阻总是很小，小于传输线的特性阻抗。（所以，通常传输线特性阻抗为50欧姆的PCB板中，串联端接电阻总是小于50欧姆。串联之后，源端才和传输线匹配）。
二，同理并联端接之所以靠近终端，是因为IC的输入电阻总是很大，大于传输线特性阻抗。（所以，通常传输线特性阻抗为50欧姆的PCB板中，并联端接电阻总是大于50欧姆。并联之后，终端才和传输线匹配）。）
请问一下：：：：：在晶振电路中，IC和晶振哪个是源端?哪个是终端?

居然没一个人知道?

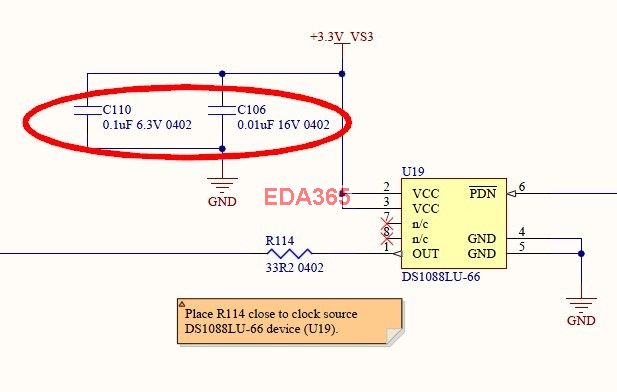

很明显是靠近晶振端。

十分感谢你的回复。可否说一下此图的出处?如果不是机密的话，可否与大家共享?谢谢！

楼上的大哥，很抱歉，原图不能给你哟，因为我们正在生产这个东西，这个图是出自老美的。我只能告诉你的是这个电阻靠近晶振放置绝对没错，我这有大把的板都是这样做的。

好的，谢谢。可靠就行！

学习了

再请教一下。串联的电阻是不是都很小，小于50，（传输线特性阻抗）?谢谢！

有源晶振串联47到50欧姆的电阻是做阻抗匹配。

就是出于信号完整性的考虑，如反射，阻抗匹配，阻值一般为22R-33R不等，如果时钟不是晶振产生的，是从芯片如FPGA或者ASIC引脚出来的，这个电阻显得尤其重要。

就是小于50咯

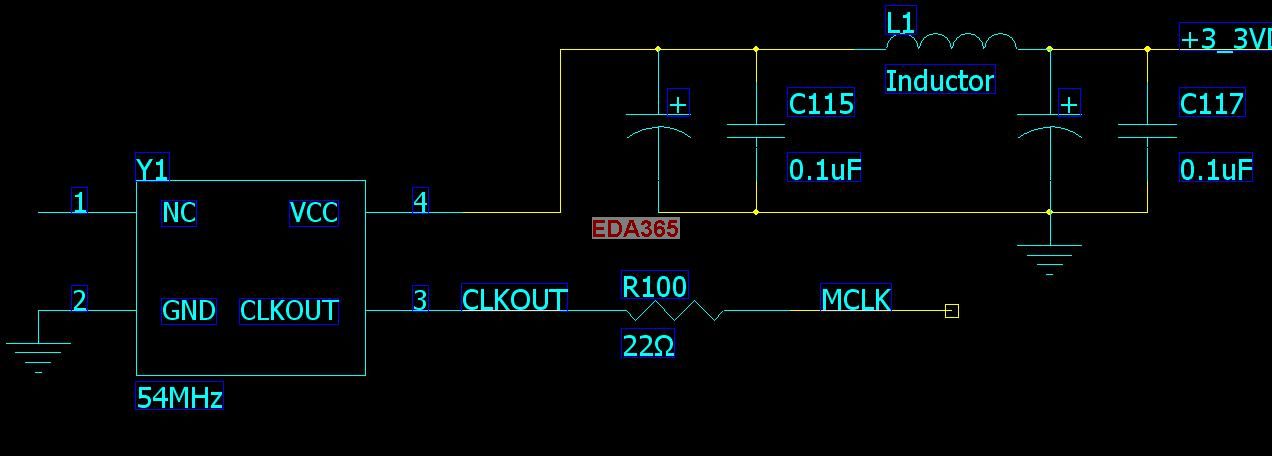

谢谢！。这张原理图又是为哪般呀。大于50了。难道是晶振和晶体串联电阻理念不一样?

这张。

晶振的第三脚为clkout,明显这里是输出信号,驱动端.
源端端接电阻应该靠近驱动端放置.

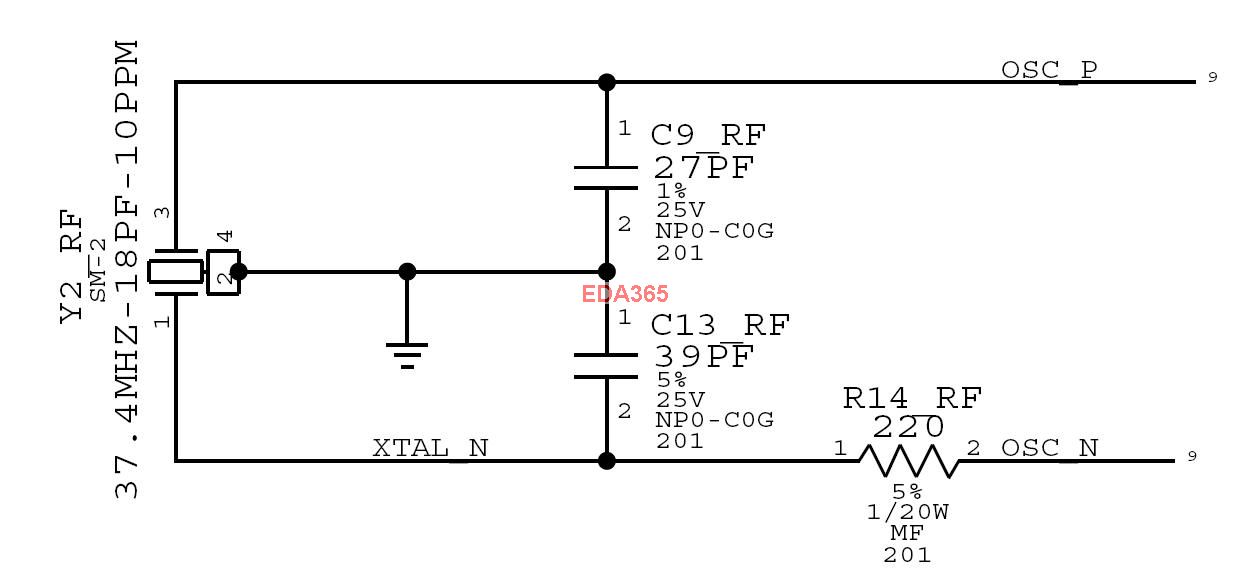

Jimmy，可不可以帮忙看一下这张图，为什么串联电阻是220欧姆呢?难道是晶振的传输线这一小段特别（线宽更小），阻抗不止50欧姆，而是大于220欧姆的。谢谢谢谢谢谢谢谢谢谢！
