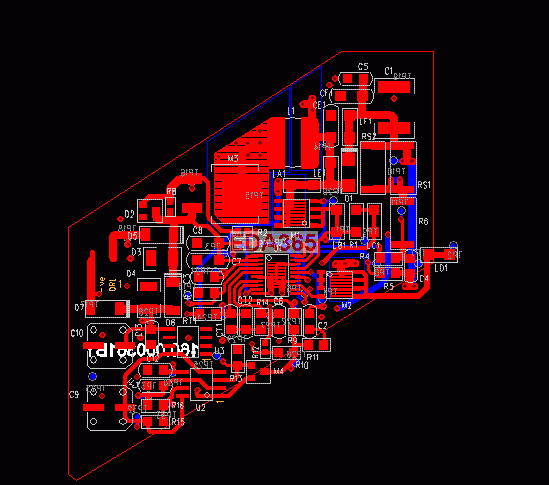

请求帮忙旋转整个电路

PADS不能实现这样任意角度旋转

能否有这种间接软件或别的，达到这种功能！
因为我们公司的产品的板框奇形怪状！

暂时未发现PADS有这样的功能，如果有的话，也告诉我一下啊。

可以，先合并成一个模块就可以转了。

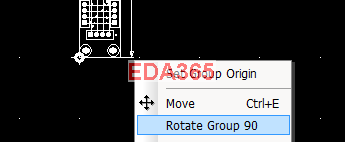

选中整个图层，点击鼠标右键选：Routate Group90命令！如果是任意，可先把整体粘贴在一起，然后整体旋转即可！

5楼6楼 高，赞同

请问怎么粘贴呢?请指教一二。

好像只能90度旋转，还没听说任意角度旋转
任意角度旋转有意义吗?

Ctrl+I 可以任意度数选择。

我想问一个问题，你旋转板子的意义在哪里?
比如你把一个长方形的板子旋转30度，还是一个长方形的板子，各个元件的相对位置还是不变，你将来打出来的班子跟没有旋转前一摸一样。
如果你的板子奇形怪状，那个在搞板框的时候就已经定下来了，何必要最后在旋转呢?难道你要所有的元器件统一旋转任意角，那样将来你加工的时候也会很麻烦的，一般不允许的~~~

本人跟楼上持上同意见,认为旋转板子的意义不大,但针对小编这个问题,偶确实没试过.
