菜鸟求教:layout上布线完，怎么给板子加几个固定孔。路过大侠秒之，谢谢了。

“固定孔”是不是通孔? 用来在实物板子拧螺丝用的孔。在layout板上怎样添加额?几个工具盒里没找到，添加焊盘是不是? 衷心感谢各位帮助菜鸟的大侠！

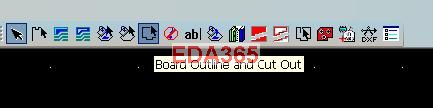

用board cut out 添加非金属化孔
用焊盘添加金属化孔

又学了一招

非常感谢~！

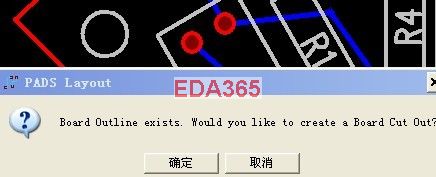

用board cut out 添加非金属化孔'   第一个孔出来后

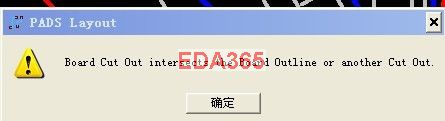

想继续加孔，提示

请问下这方法不能添加多个么?

或者你可以做成元件 LAYOUT 检查OK后在指定位置手动添加~

这个想过 做成元件封装内外孔调一样。不镀金。这样行吧?只是想LAYOUT上是不是可以直接打这类固定用的孔的方法。太菜了 很多都不熟悉。所以请教大侠们指点。

麻烦大家了。我在论坛里找到别人问过这类的问题。已经解决。谢谢大家。

可以在钻孔层画上您的过孔大小即可，是非金属孔；  如果要金属孔，可以添加过孔的形式来完成。

用board cut out 可以放多个

可以添加板框属性，也可以添加NPTH过孔！
