DDR_I布线

时间:10-02 整理:3721RD 点击:

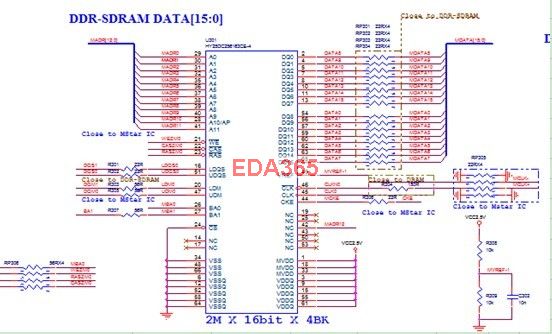

原理图说明:


上图DDR_I电路中需要注意到信号线有CLK+/-,DQS0/1等.

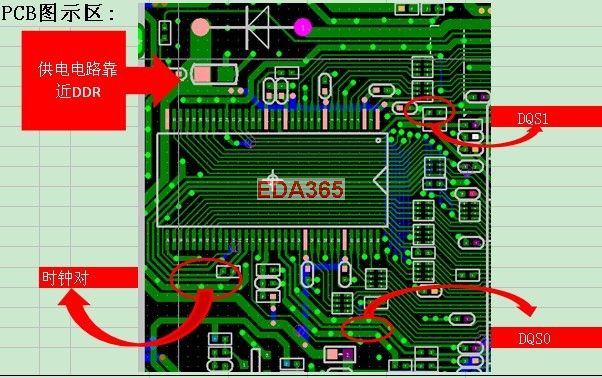

PCB图说明:
1: 13位地址线与16位数据线的宽度走6MIL就可以,每根线的间距为9MIL.
2:时钟走线宽度12MIL,两边包地处理,尽可能多打过孔.时钟线一定不要有过孔.
3QS0/1线的线宽12MIL,两边包地处理,尽可能多打过孔一定不要打过孔.
4DR芯片的高频电容要靠近相应的供电脚放置,连线宽度>=12MIL.其供电线宽度>=30MIL.单元供电LDO靠近DDR芯片放置.
5:REF电路需要靠近芯片的引脚放置,线宽>=12MIL.
6:整个DDR单元电路与外界需要用地线隔离.
