数码管布线用PADS 怎么做

时间:10-02 整理:3721RD 点击:

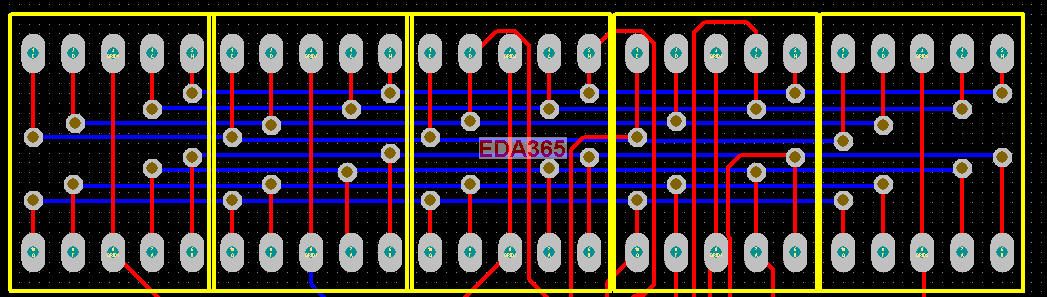

如下图,用PADS布线怎样操作方便,用ALTIUM就容易的多,感觉这样


善用用reuse,画这个比ALTIUM强太多

仔细说说,不明白,没有用过reuse

从头开始做,怎样用resure

找jimmy的一个帖子,里面有这个的详细用法~~~~~~~~

高手过来帮忙呀,现在发现不会搜索某人发过的帖子,请指点下

不知道看书呀,教程上有的!

看看什么书呀,不是resuse的吧,这个有,但是那是建立在已有的基础上的,从0开始到哪里去resuse?

这个一两句话说不清楚,建议lz多看教程,自己多练,只能说一下要点
1.元件的圆心设置要合理
2.熟练使用reuse功能。
3.pcb文件原点设置要合理,配合无模命令 d。

简单的说就是怎样加入背面的蓝线,pads不让画无端点的线,莫非一个一个过孔过去吗

http://www.eda365.com/thread-13367-1-1.html
jimmy的这个帖子详细的说明了reuse的用法,大家好好地研究一下哟~~~~

先谢谢,再看

resuse知道呀,怎么跟我提出问题有关呢,如果用resuse就要先搞一个数码管布好线和过孔,但是怎样布呢,就是pads不让放单独的线,也放不了无网络过孔呀
