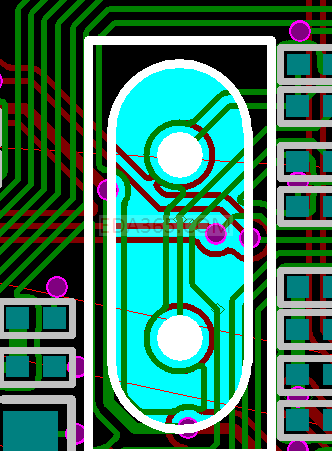

晶振下面为什么要铺一层丝印有什么好

防止晶振壳体与下面的过孔短路，晶振外壳最好接地！

接地，则是防止辐射，出于EMI考虑。否则，总会有一定的能量泄漏出来，干扰到其他敏感的电路。关于能量的泄漏，可以用高频探头，或电场探头配合频谱分析仪探测。

楼上正解，另外晶振的下面不要走线

一点丝印也能防辐射，没有什么道理吧
二楼说的才对

二楼说的是为什么要有一层丝印，是防止和其它线路短路；三楼说的是为什么要接地，是防止辐射外泄，五楼看清楚再说话

6楼说得最透彻！

7楼这总结的更好，领导型的

顶一个！

很显然，lz的图外壳没有接地

    防止晶振壳体与下面的线路短路,   就算它下面没有线路，但是它的封装已经做成了下面有丝印的了，难道下面没线路还要改封装吗?
大家不要在这里浪费时间了。

晶振的下面不要走线

顶一个

呵呵，确实是为了不要短路了，这我们也经常用

因为地的种类的不同,且其干扰也不同,所以有时外壳接地,有时不让其外壳接地,
如不接地,加丝印来增强其绝缘性
