求助急！急！急！

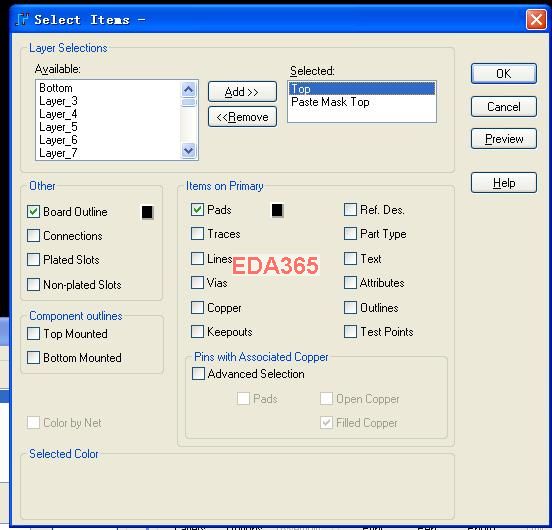

你的钢网是用Top层钩选PAD输出的，
还是用Paste Mask Top层钩选PAD输出的?

回复 苏鲁锭 的帖子
我就是这么生成的我也 不太明白呀我刚用这个软件才一周不太懂，谢谢了

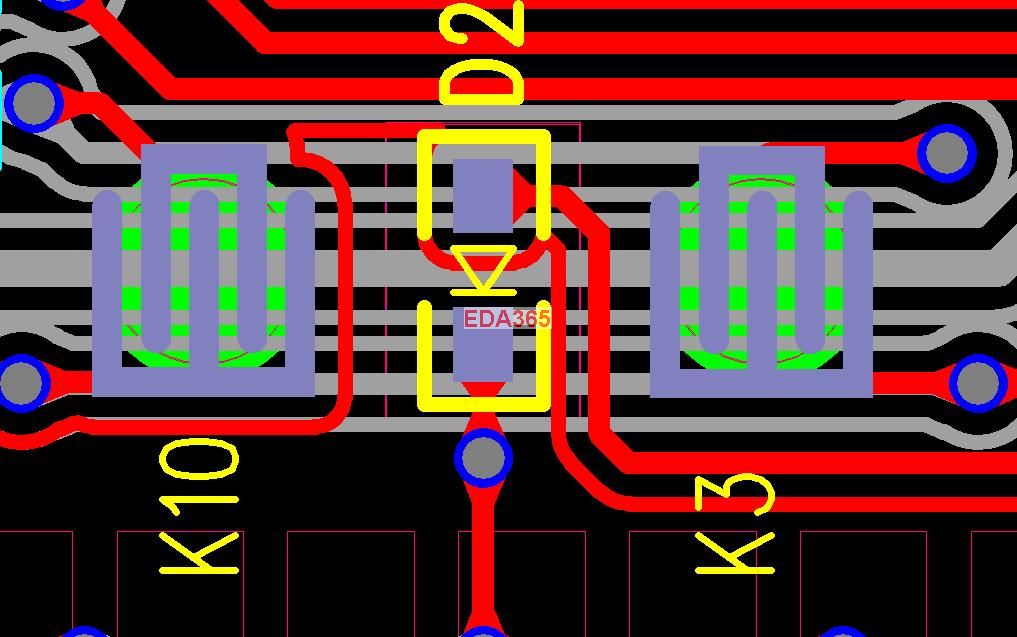

我的理解是，你想在输出钢网时让D2的焊盘出钢网，而K10；K3是按键，所以不能出钢网让它们上锡。
进入K10那个封装的焊盘设置窗口，如图所示，手动添加钢网层，并设置为0。
再进入钢网预览看看还有没有。
------
若设置正确的话，不同器件的表贴焊盘就可以有的出钢网，有的不出。

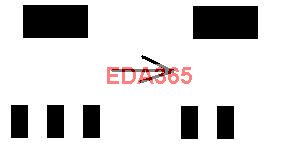

第二个图是我做的验证，一个三端稳压器的钢网层预览，经过设置，一个器件也可以形成某些焊盘出钢网，某些焊盘不出。
------
您的菜上齐了，请慢用。

回复 苏鲁锭 的帖子

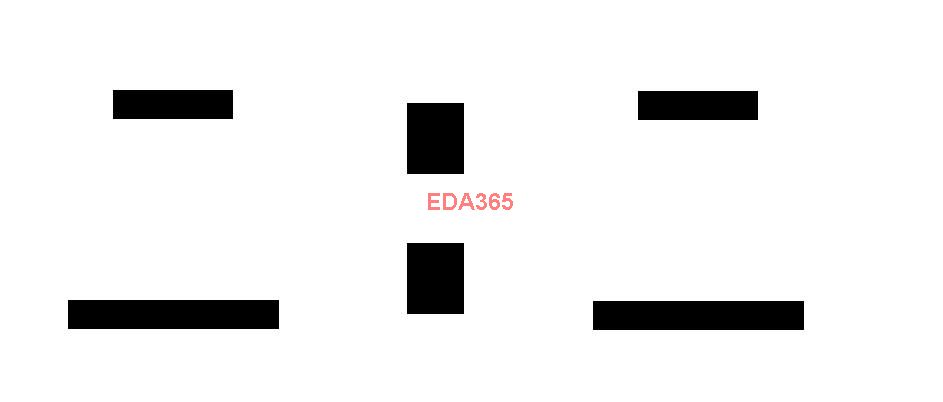

我改完了还是有一个

不成功的话，就在你三楼贴图中的设置窗口中反复尝试一下。

回复 苏鲁锭 的帖子

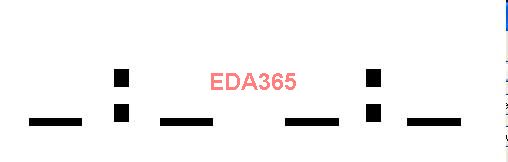

我设完了就剩这一个了怎么也去不掉了

下边那个焊盘也设置0了么?

回复 苏鲁锭 的帖子
我就是这么设的

2(P)也要设置，跟all(P)一样。

回复 苏鲁锭 的帖子
好了！呵呵  谢谢了呀！太感谢你了我刚接触这个软件身边也没个人会，希望我们能成 为朋友

客气，瞬间的方法也不错，学习一下。

回复 一眼瞬间 的帖子
高手真多呵呵学到不少东西，谢谢你们了

11楼是正解.
