请教各位：关于电源线宽度改变的问题？

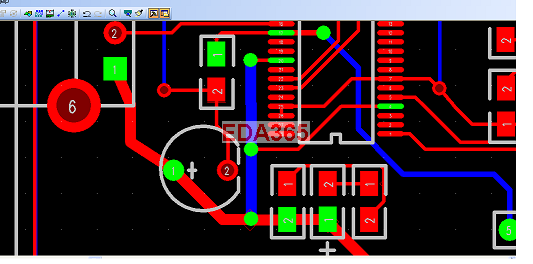

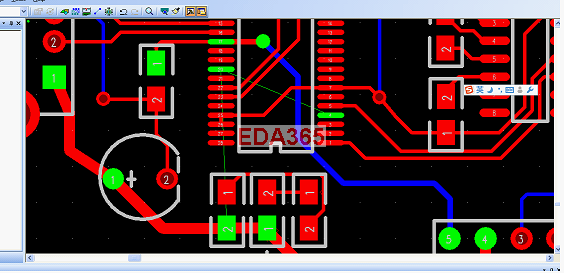

看看下面三个图，第一个图中绿色飞线标示要连接到主电源线。主电源线比较粗，两个绿色飞线指示的贴片焊盘和电源线的连接如图2和图3所示，试问，哪种方式较好。如果30MIL的电源线如何和10MIL宽的贴片焊盘引脚相连，谢谢各位。

大家发表建议啊！

焊盘段用和焊盘一样粗的线，出焊盘1-2MM可以加粗到和电源trace一样粗

那样不就是瓶颈吗，合适吗，有别的方法吗?

布局再调整一下，电源线尽量往芯片的中间通过，再分支出来给元件脚。

中间通过，也会有30MIL的线和10MIL的线的连接问题啊。

建议你去找本EMC的书看看，别纠缠在30MIL和10MIL的连接上了。

请楼上推荐一本，谢谢。

Controlling Radiated Emissions by Design

只能通过其他方式连接起来。

各位还有什么好方法。

走线能满足电流大小（当然要留裕量）的情况下，怎么走都关系不大。

谢谢楼上，大家还有什么建议。

1,注意电源主干和分支
2,芯片的电源脚要充分利用电容的滤波作用,电源脚要先接到电容,再由电容接输入端
3,尽量采用星形供电.像右下角的插座就不能直接将线引到芯片的17脚.
再回到正题:
两个图都可以接受.(在忽略掉其他因素的情况下)

谢谢jimmy 赐教！
