求助,pads 原理图中运放怎么用单电源供电
时间:10-02
整理:3721RD
点击:
如题所述,pads中运放都是双电源供电,系统默认,就是当加入一个运放后,运放没有+15 -15V的引脚,从原理图中看不到,但是默认的网络net中却有+15V -15V的网络,请问大虾们,我若是想用单电源供电 我该怎么做呢?怎么修改原理图?
请大虾们多多指教,小弟不胜感激!谢谢。由于积分只有2分,所以这里悬赏只有一分,大家多多体谅
请大虾们多多指教,小弟不胜感激!谢谢。由于积分只有2分,所以这里悬赏只有一分,大家多多体谅
-15V改接成GND地就可以了.
回复 hon188 的帖子
恩恩是的 我也是这么想的 但是就是不知道怎么改,原理图中 找不到那个-15V的 网络呀, 要是在GND上添加一个PAGE-OFF的话 添加不上,继续请教您谢谢您的答复
回复 zhaoweichao 的帖子
我是用AD软件画原理图,没那么复杂,PADS软件画PCB板的.
回复 zhaoweichao 的帖子

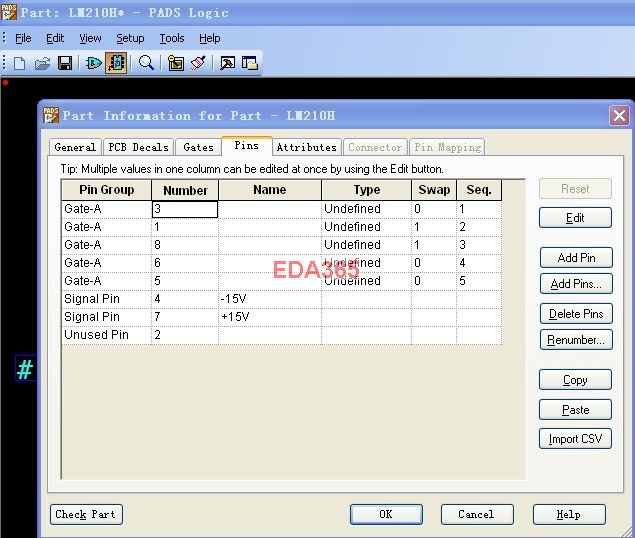

点亮原件,右键先edit part,点edit electrical,再先pins,把-15该GND.

回复 hon188 的帖子
恩恩,弄好了谢谢您!呵呵帮我解决了一个大问题呵呵!

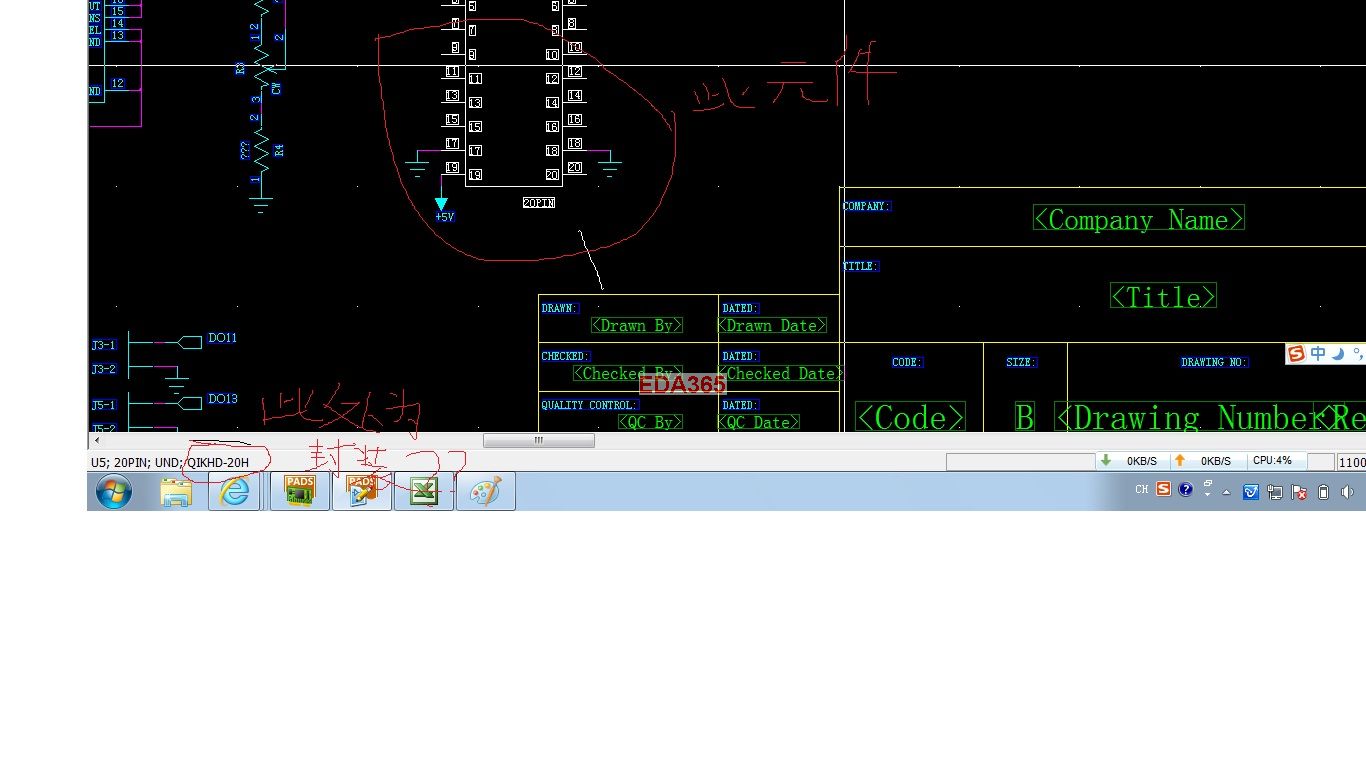

小弟还有一个问题,昨天画图时,元件做好了后,在logic中用ECO TO PCB 更新后,发现在layout中有好多没有元件的pcb封装,但是我查看原理图时已经有PCB封装了,就是这个pcb封装转不到layout中……煞是费解让我!

回复 zhaoweichao 的帖子
你还是去买本书看看吧,基本功太差.
pads layout这里有加载进来相应的库吗?
其实没这么复杂,还要修改part。双击元件,然后在singal pin里面修改就可以了
回复 vf1983cs 的帖子
呵呵谢谢您了啊 搞定了!
