在PADS2005中怎么做高度限制！/Height restriction in PADS2005.

很多朋友不清楚怎么在PADS2005中设置高度限制检查，本人将我的经验与大家分享！
不足之处，请高手多多指教！

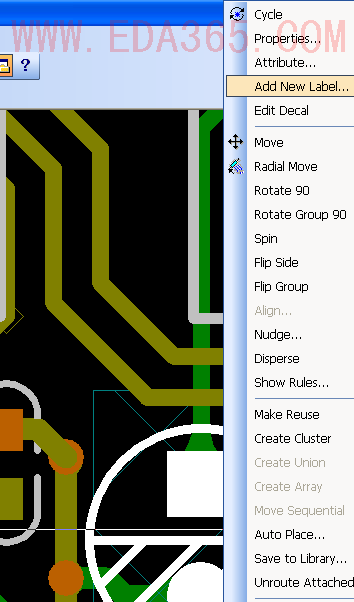

1，点中元件，选择添加Label，

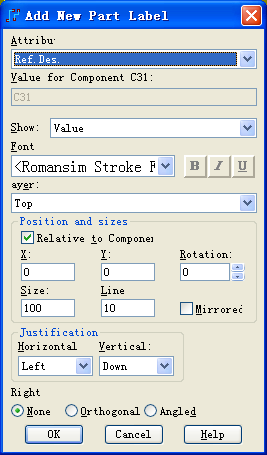

2，弹出"Add New Part Label"对话框，

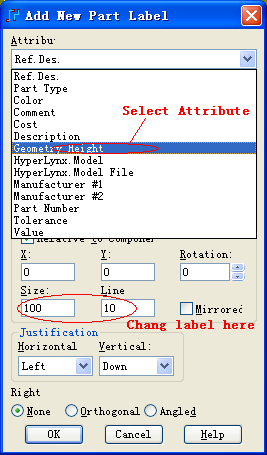

3，在”Attribute“下拉选择属性，并在”Position and Sizes“中设置字符的显示等等，

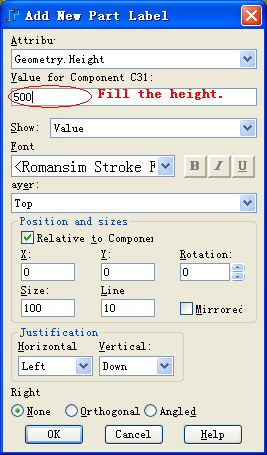

4，在”Value for XXX“中填入元件高度的值，注意单位！

完成设置后，确定进入下一步。

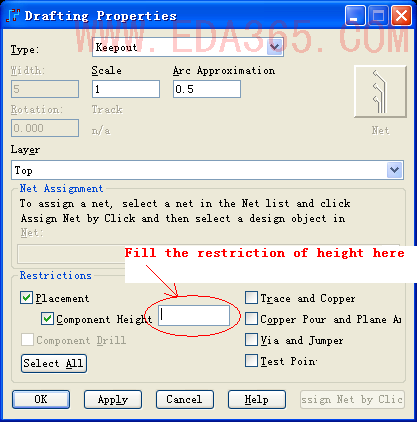

5，设定需要限制的地方设置Keepout的属性，

如果元件高度大于Keepout设定的值，检查的时候就会报错！
这个技巧对于有高度要求的板子很有用处，祝你好运！

呵呵！其实在建元件库时加个高度参数就可以了，不用显示出来一样会检查出错的。

是的！
在设置元件的时候，可以直接设置。“Edit”——>“Attribute Manager...”
如果没有设置的话，就要在画PCB的时候设置。
当然了，画PCB时设置好了以后一般也是将其删除掉的，只是通过这种方法设定好这个高度值而已！
而且有时候我们可能需要修改一下这个属性，也可以通过这样的方法修改的。

感谢分享

感谢小编的分享！

THANKS

非常好，学习了:)
