高手请进。帮帮我~~~

时间:10-02 整理:3721RD 点击:
我是新手。因为我是刚接触PADS 2007,我都不知道应该怎么学。应该如何让下手。
  我想问学PADS印制电路板的时候,是先学理论还是先实践(我看了一下这样的书,感觉理论上特别不好理解,好多俗语弄不懂)?主要是步骤搞好了,我就学会了。
    大家有不由好的PADS教程_视频  .如果有,就发给我写写了。我的邮箱huhejian@yeah.net.

应该怎么学啊!   学哥 学姐们 帮帮忙~~~~~~~~~

找个板子,自己画画。

回复 苏鲁锭 的帖子
应该怎么画

回复 hujian 的帖子
论坛上不是有个作品展分区么,里边下载一块别人画的PCB图,然后照着画。先画个一模一样的出来。
山寨是最好的学习路径,但不要以山寨为职业啊~呵呵~~

回复 hujian 的帖子
  先用一周时间把PADS教程、孔的结构、叠层 电子电路看看明白 然后在开始用PADS实践

回复 yi2fu 的帖子
学哥:可以具体说清楚吗?  先做什么,在做什么,稍微详细一点,拜托了》》》   谢谢你

先根据教程,自己找一个原理图,从头到尾走一次设计流程.
遇到不懂的可以来论坛交流.
学设计,先学会使用软件,再看理论和实际画PCB.

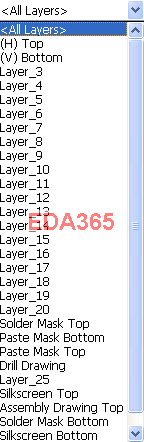

All Layer     Layer1  Layer2 Layer3  Layer4  top   bottom  不明白分层是什么意思。

回复 jimmy 的帖子
我就是在深圳, 你能帮帮我吗?  我现在就是一心想把这PADS学好!



Ctrl +  F  是什么意思,  好像是反过来吧~~ 我好多都不懂~~  应该怎么学。孔的结构、叠层 都不明白!   求解释

回复 hujian 的帖子
欲速则不达,小伙子还是找本书扎扎实实的看完了再来问吧,学这玩意儿问别人可以,但书肯定要看,稳住,不可操之过急啊!

建议先看书

回复 ZWY 的帖子
有两本书,但是都看不懂。 都不理解这个意思,我想问一下高手门, 你们学PADS 是怎么学的,我怎么就 感觉这么难, 我以前学PS Flash DW 等等。这些软件感觉一点都不难, 学PADS  怎么去和PS Flash DW 区别这么大
