pads怎样出装配图

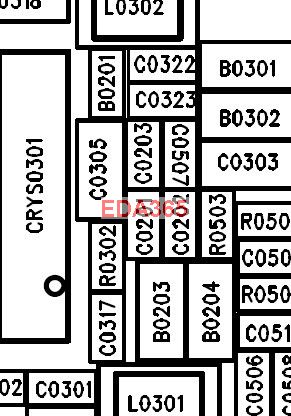

位号图吧
你gerber设置可以好就可以了

怎么打印出来?需要到cam350中去做吗?

回复 fedorayang 的帖子

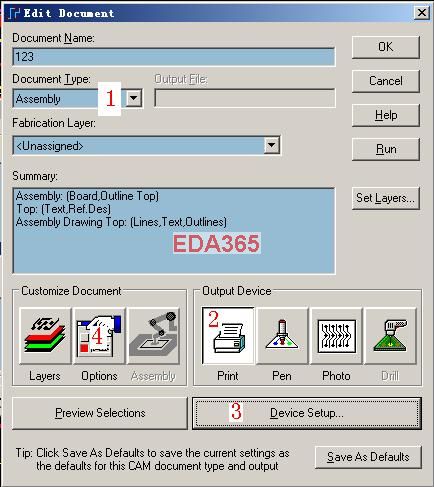

1处选装配层，会问你顶层还是底层。
点击2处选打印。
3处设置打印机和纸。
4处设置打印情况，比例，居中，镜像等。
最后点右边靠上的run打印

不用打印出来啊，在cam350中打印设置那边设置成PDF文档就可以了啊

确实不错！

如何将文字显示在零件中心呢?

回复 might_hou 的帖子
这个是要手动去调的吧！

装配图是干嘛用的 ，似乎从来没有用到过
