PADS Logic 逻辑封装引脚位置显示偏差，麻烦高手指点

以前使用Orcad画原理图，现在公司要求用PADS Logic画原理图，刚刚接触一个多月，还有好多地方不明白，先把遇到的问题给大家描述一下：

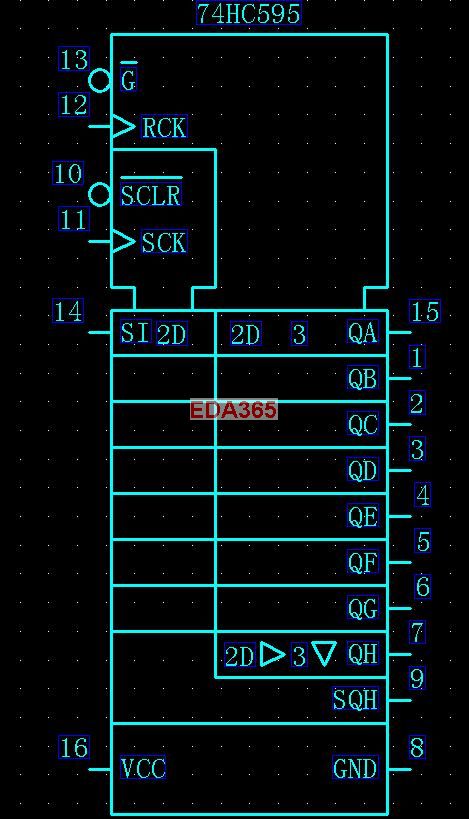

因为公司刚成立不久，所以现在大家也是在共同学习使用PADS软件，我再我的电脑上用Logic制作逻辑封装时，元件引脚的显示信息是正常的，如下图：

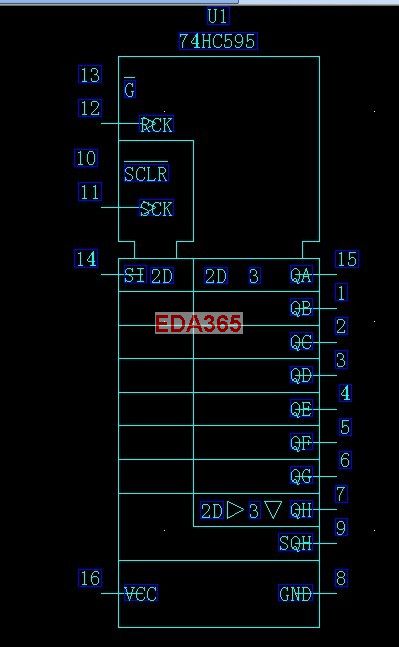

但是在公司另一台电脑上调用这个刚建的元件时，引脚显示有偏差，公司装的是同一个版本的软件，我觉得因该是哪个地方的设置有问题，还请高手指点，谢谢！图片如下：

1,创建logic封装时,应该统一用相同的设计格点和显示格点:如100或50
2,从来没遇到过这种情况,无图无真相.LZ不妨将你们所用的版本还有封装放上来/

回复 jimmy 的帖子
谢谢小编回复，我再看一下吧！

回复 jimmy 的帖子
认真研究了一下，是因为：pin decal pin not found in library
他们电脑上的库里面没有我只制作封装时用到的引脚封装，
但我不知道软件默认的引脚封装放在那个路径下，所以没办法添加进软件系统的库里面，
所以软件在调用这个封装时还是调用软件本身的PIN Decal，这样引脚位置就会显示有偏差。
请问一下小编是否知道软件自带的PIN Decal放在哪个库里面，找不到，谢谢！

commone路经下可能有些工程师改过参数
