Solder Mask出gerber文件时Over (Under) size Pads By设置

Solder Mask出gerber文件时Over (Under) size Pads By设置
Over (Under) size Pads By:教程里面只说了输入3是放大3倍，-3是缩小
实际设置效果

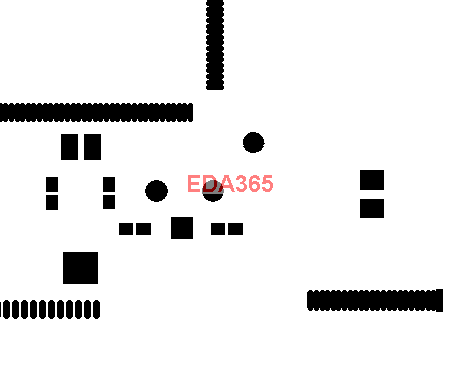

输入5

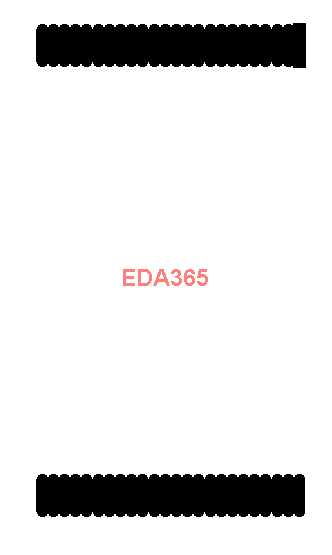

输入10效果

我不知道输入那个好，阻焊层该怎么设置

5的时候管脚还是分开的，10就堵在一起了
是不是5好些?

这个一般板厂会自行处理的，结合他们的生产能力

此项为补偿值，不是放大倍数．
如果输入3,则是单边补偿3mil
通常补偿值为4-10mil
小间距的ＢＧＡ（如0.4,0.5)通常为不补偿

顺便问一下，你看的教程是哪里来的?
乱写．

楼上正解

这是谁写的教程，真害人。

回复 jimmy 的帖子

PADS2007 layout教程，比思电子，可能是我理解错误

我一般设置成0.05mm
