PADS 怎么添加机械孔

继续用board cut out

回复 jimmy 的帖子

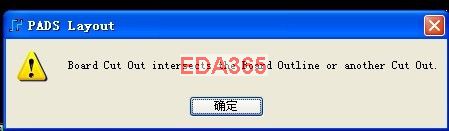

用不了啊，出现提示，点确定，然后什么都没有，board cut out 怎么用?

不行就在Drill drawing层添加;

回复 一眼瞬间 的帖子
还是不行，不知道大家都是这么做通孔的，难道只能做成元件了?

2楼是最方便的正确方法！
连续添加Board Cut Out~
你出现的那个提示错误，可能是因为多个Cut Out框有重叠！

回复 lwy8513692 的帖子
3种方法：
1、board outline；
2、drill drawing;
3、器件；
你看着任选一个，符合你的目标就OK啦！

回复 jacken 的帖子
非也非也
最容易实现目标的办法才是最好的方法。ls的貌似有点麻烦了。

回复 lwy8513692 的帖子
6楼说的对，PADS的board out line和board cut out 它们不能出现同心；交叉；重叠等情况。

呵呵，同意二楼用board cut out ，我也是这么干的

回复 苏鲁锭 的帖子

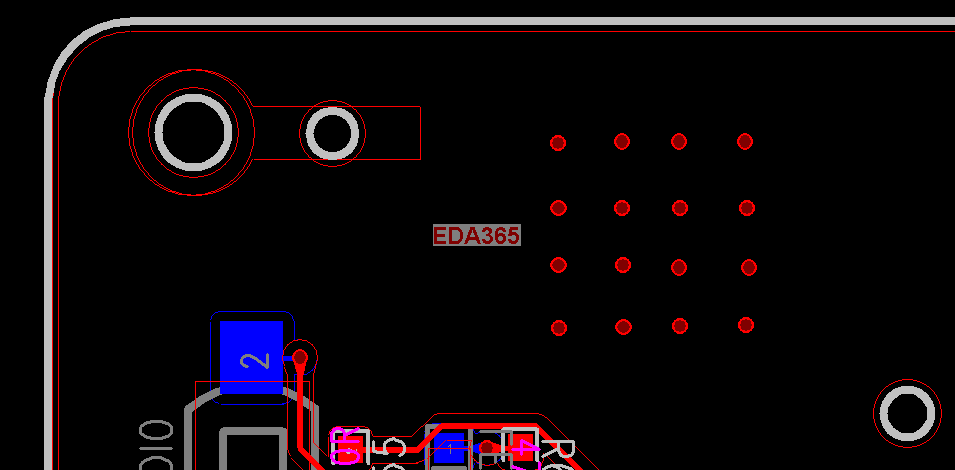

board out line 里面有board cut out 是不是重叠了?像图中的几个孔是怎么设置的?麻烦告知一下，谢谢啦！

回复 lwy8513692 的帖子
里边的只有灰色的是board cut out ，红圈是其它层。

回复 苏鲁锭 的帖子
就是board cut out做不来

回复 lwy8513692 的帖子
画不出来?
