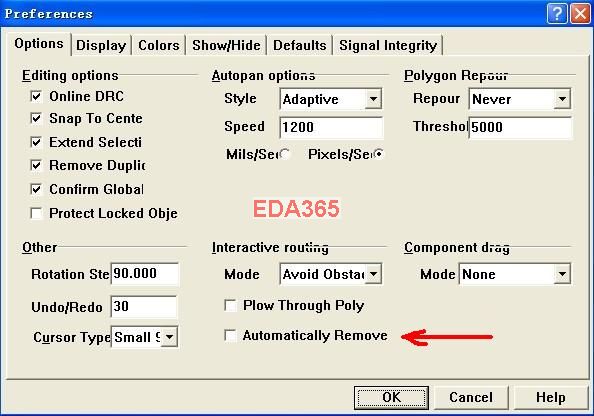

怎么在Layout里设置，在两焊盘之间重新走线而不丢失此两焊盘之间原来的连线的参数？

根据传说是按Ctrl+J，不过每画一根就得按一次。

回复 苏鲁锭 的帖子
貌似不行哦。不过，还是谢谢了。我觉得应该PADS应该也有这种功能的吧?

回复 19881216 的帖子
可以的啊。试验能成功的。先画一根，再按ctrl+j画另一根。

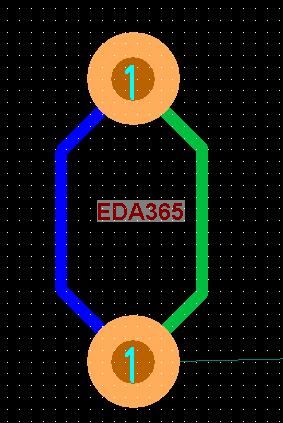

貌似你从一个焊盘拉走出一根线，停在那焊盘旁边，接着再点走线连进去，就会提示是否走成环形。

回复 苏鲁锭 的帖子
可以了，谢谢哦，

回复 苏鲁锭 的帖子
这样是可以了，但是ctrl + J 后走线的模式怎么跟按F2走线的模式一样的，而不是跟按F3走线的模式一样?苏鲁锭，你是不是也是这样的啊?

我的是PDAS2007，在layout里边走的线。f3是什么模式?我按f3没反应。

回复 苏鲁锭 的帖子
我使用的软件环境跟你的也是一样的啊，
F2就是在关闭设计规则下可以走线，也可以在打开设计规则的情况下走线，不过，这种模式感觉比较笨拙；而F3就是只能在打开设计规则的情况下走线，这种模式感觉比F2走线好多了，顺畅一些。

回复 苏鲁锭 的帖子
我看了书上写的“ Ctrl+J 是在布线模式下使MOUSE 十字光标中心呈环形”。
怎么跟你传说中的不一样呢，呵呵。这个传说是从哪里传来的呢?我们又该怎样描述这个 Ctrl+J 的功能比较适合一点呢?
不过，现在能得到验证了就好。

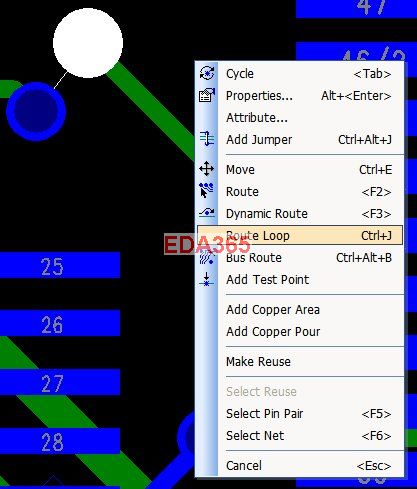

后面找了一下，原来这个功能也可以这样操作，先选中一个过孔，右键菜单下的“Route Loop”，然后拉线走线到同一网络上的过孔。如图所示：

在PADS7.0有PCB板的源件，逆向原理图后的，再更新PCB为什么会不行?

回复 19881216 的帖子
反正能走出线就行了。
