最新展品，都来议议。
2、裸铜放置是否要设定网络，没有网络可以吗?
3、电源线走的是否合理，有环路是否有影响?
4、其它有些什么问题?可以打板吗
忘上传附件了，这个地址是对的。http://www.eda365.com/thread-48667-1-1.html,
这是个MP4吧，粗略看了下，
1.先是音频线没没包后地（耳机部分）。
2.还有USB线没走成差分形式，最好也走成间距相同的。也没包号地。
3.电源有走成细线的，并且垂直的，例如VDD，整版电源最好检查一遍。
4.TOP走线太多，敏感信号尽量走内层。
5.整版地孔不够均匀。比较多线走成锐角和直角。
多谢，高手啊
电源为什么不能走直角的，走锐角的可以吗，直角有时是不可避免的该怎么办?
由于信号直角走线的线宽增加，该处的阻抗将减小，于是会产生一定的信号反射现象，
还会有尖端放电，好像有点跟EMI有关系。三个线一定要连一起，你可以走成都是120度的钝角。
U3的电源 ，应该是先进C18 C21再进U3的 这样摆的话C21 C18就没什么用了
很多的大电容只用一个过孔到地 其实最好是用2个，并且地线走0.5MM以上，地孔尽力靠近
有些部件 FM1 U5 如果是2个临近脚是同一网络的话 走线方法要注意 具体的在论坛里找找，
XT1摆的远的话 可以的话 2条走线也包地
过孔不要打到焊盘 这样会漏锡。

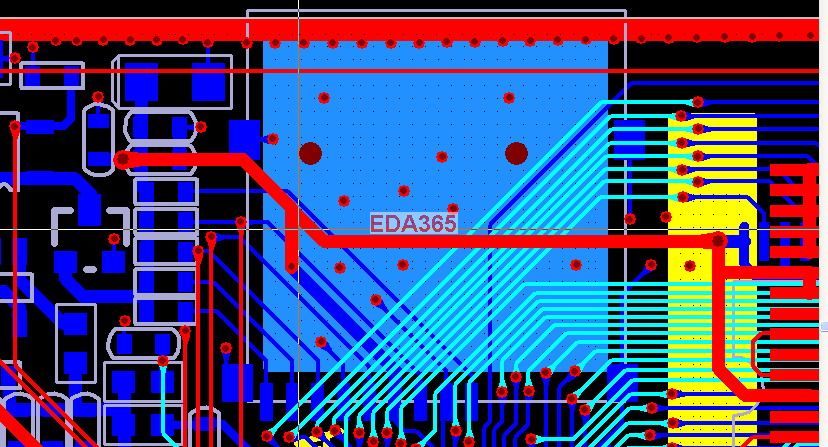

电源走这个样子可以吗
怎么没有高手指点一下Mark点和裸铜Solder是否合理啊
回复 gdli 的帖子
Mark点最好是對角對稱的。
回复 gdli 的帖子
Mark点最好是對角對稱的。頂層與底層都要放置。看了你底層沒有放置Mark点。
回复 gdli 的帖子
裸铜是用來焊屏蔽罩的嗎?這樣就應該放在底層，看你放頂層不知是作何用。
我看了下，MIC信号在走到第三层的时候跟数字信号线靠的比较近
整块板的分层布局没有设置好，一般4层板中间两层一层是地一层是电源，不知道为何不用，把电源平面分割出来，正版布线就没有这么乱，地层尽量多加过孔，Mark点最好在需要贴片的层加3个对角，有些走线绕的太远，没有长度最短化，裸铜屏蔽应该是双面板框全部屏蔽，为何只加顶层部分。所有元件都可以放在一层（必要元件不能放的除外）尽量放在一层。
把电源平面分割出来，正版布线就没有这么乱?这是什么意思
