logic过孔的问题
时间:10-02
整理:3721RD
点击:

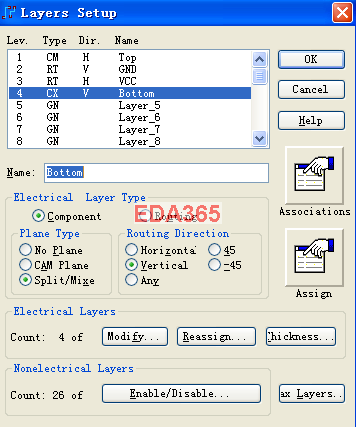

4层板,用的是through,bottom是mix的,其余都是no plane,可是中间的加via没有叉,不知道为什么?,已添加bottom的gnd,gnda
自己顶
已经copper pour
显示的那个属性也点了。可是还不行
