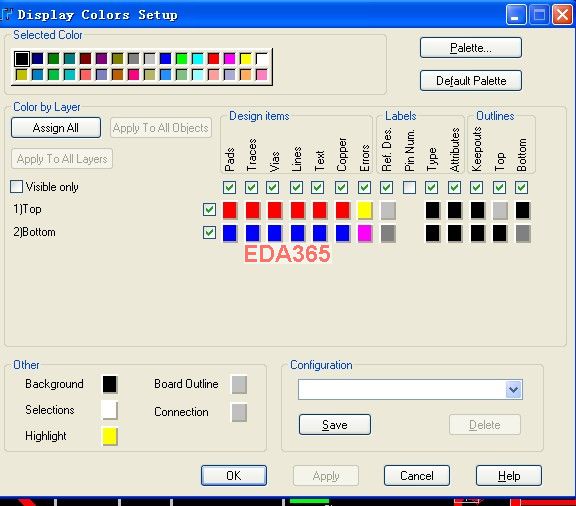

求助，使用pads把PCB图连线好准备添加露铜时，却发现只有top和bottom两层。

我已经把layer definition里的max layer点了，  还是一样只有top和bottom两层，其他的丝印层和sold mask层等都不见了。哪位大大帮帮忙。感谢

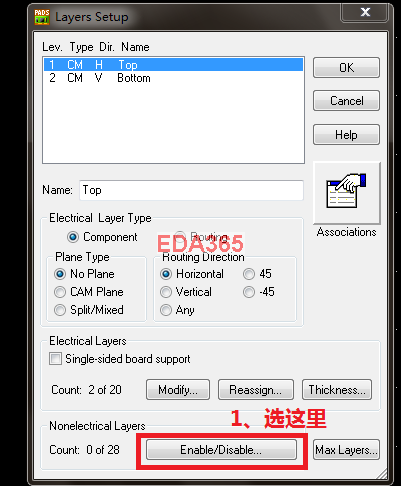

--->SETUP--->Layer Definition--->如下图

感谢二楼的帮助，可是问题还是没解决，按照你的方法，还是没有丝印层或者sold mask层，我主要是要用到这两层啊。

建议上传文件
1.导出ASC再导入
2.看下其他文件是不是也有这个问题
3.

左边的勾勾上再取消。
