PADS中，焊盘、丝印、钻孔等都是以绝对层号为标准吗？搞不懂了，越来越郁闷..

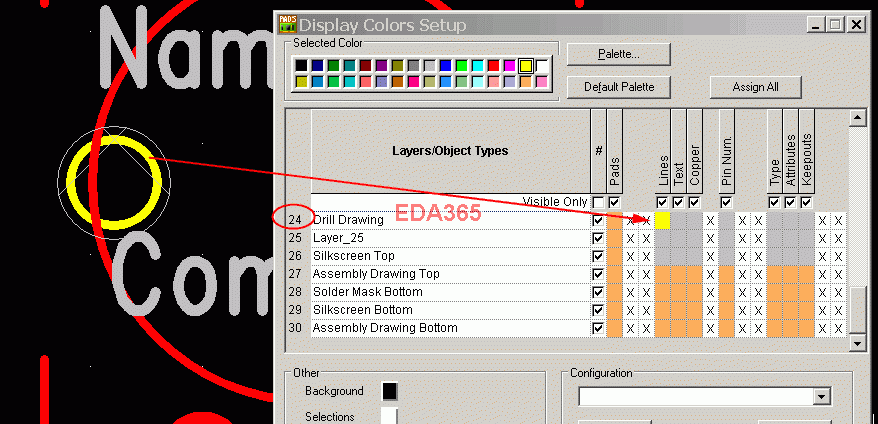

看下面的图吧，上图是编辑封装时，我画了圆，要开孔的，孔外是禁止布线区

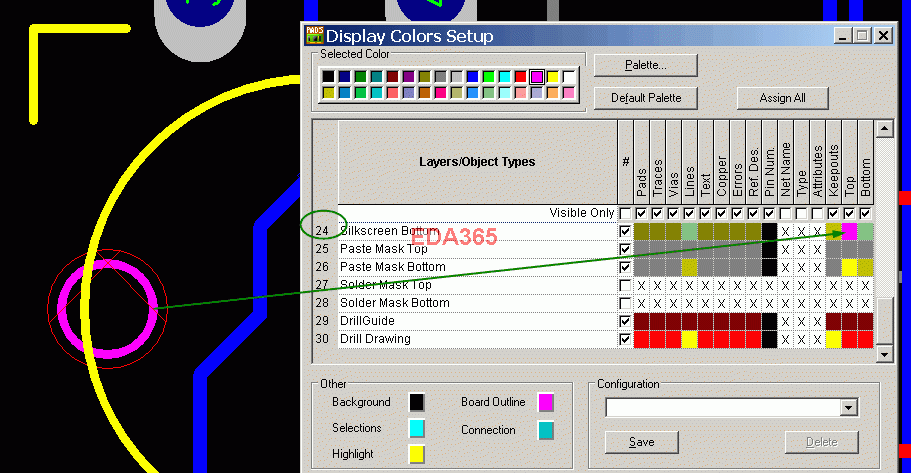

下图是在PCB中看到的状态。丝印层后面，新版的PADS为何增加了TOP、BOTTOM，到底什么意思啊。
我按绝对层号调整还是不对，郁闷死了。正道该怎么走?

既然是底层丝印，就不要在top哪里设置颜色，改回黑色去。

编辑封装，需要做定位孔的时候，最好是放一个PAD 而不是画一个丝印上去

放PAD?
按说PADS不会这么差吧，不能处理单纯的机械孔?

非常同意3楼意见！

不正规，反对！
难道PADS只能这么干?必须要用PAD?

做成元件就好了

回复 cnchip 的帖子
开非金属化孔用board cut out来画，不要用丝印
