高手就我......在PCB板子中是怎么实现铺铜时决定所铺的铜的网络属性的？

就是真正做PCB板子时，在铺铜的时候怎么决定铜的属性是VCC或者是VDD或者是GND或者是别的什么的?

可以给铜皮设定所属网络，双击打开属性窗口一看就清楚了。

这是你自己决定的，你想让它铺什么网络你就给它定义什么网络，

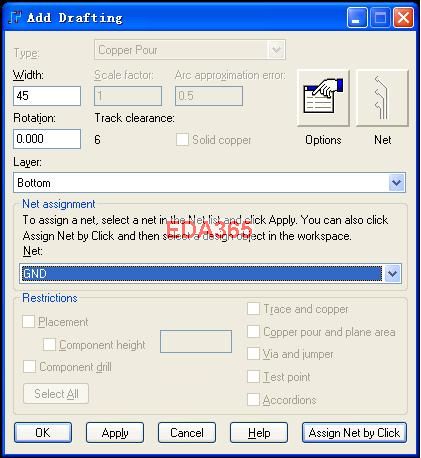

当你画完copper pour的时候，会出现一个对话框，可以选择需要的网络，如下图：

一种方法是点击net下的下拉框，可以从所有的网络中选择需要的，另外一种
是点击Assign Net by Click按钮，然后在PCB上点相应的网络。

楼上的正解
