高频板,走等长线之前,需要有哪些特别设置吗

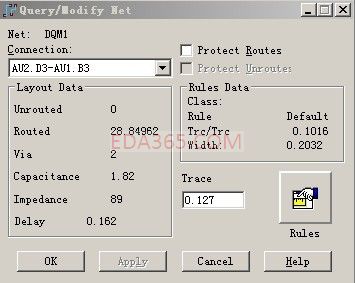

如何设置，才能让Capacitance,Impedance,Delay,这3项后面的数字显示出来呢?请大家帮忙，谢谢

我自己找了好久,也不知道是在哪里设置的,哪位高手知道的,指点一下

有没有知道怎么设置啊，帮忙解决一下

这里.

学习

要把内层设置成split属性才能显示那几项的数值

在Logic就可设置了！

看看,有什么内层！

真详细，不错！11111

我按照上面的设了,还是不行,

你是想要等长线?还是想要显示电容量，阻抗，延时?

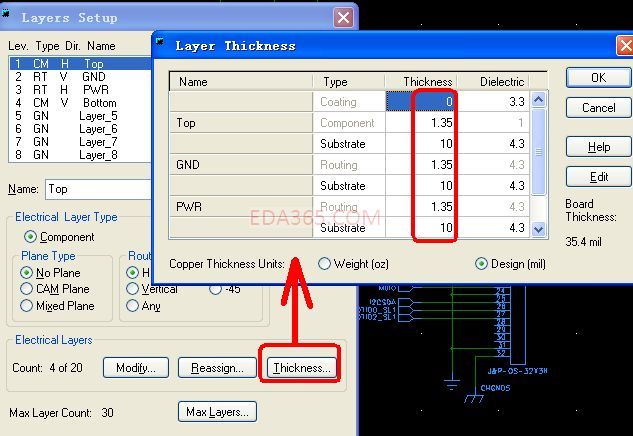

将板子的叠层按实际设置了,就可以显示 .

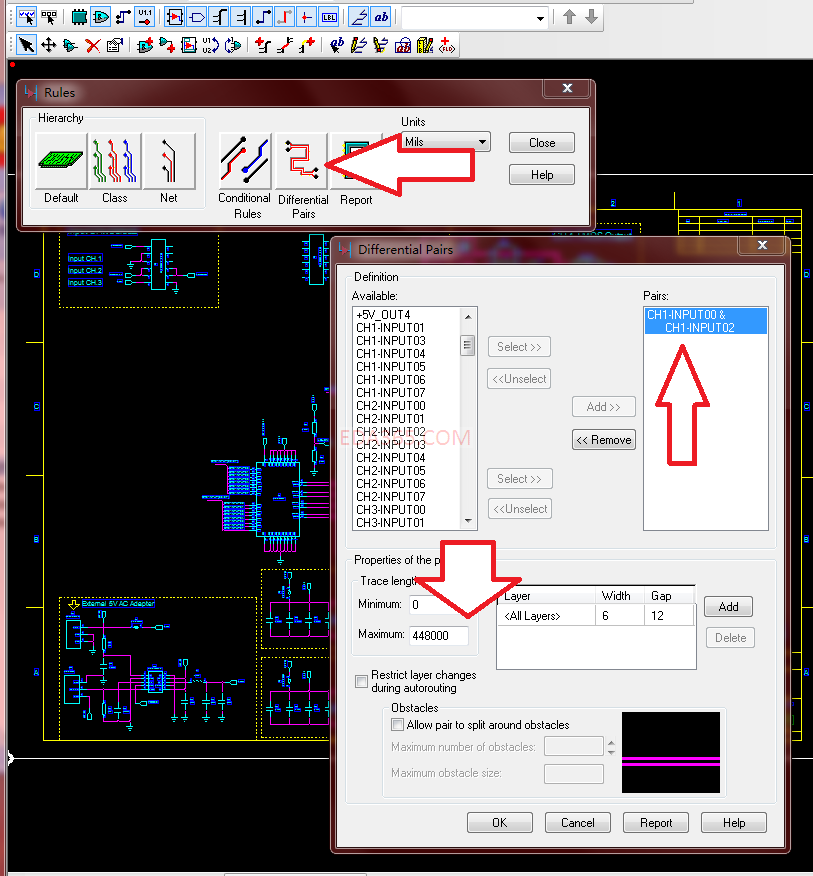

差分线我知道设置，就是希望显示电容量，阻抗，延时的值

多谢大家的帮忙，问题已经解决了
