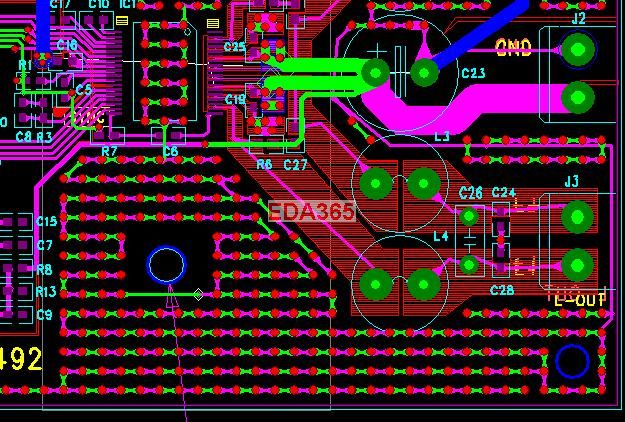

这么飘亮的接地过孔怎样作成

呵呵，进布线模式，选择地网络（Gnd），边走线边加Via就行了。

其实用复制的模式也可以

teardrop也要选上

格点先设好

难道不铺铜?

很漂亮吗?
完全是乱来
这块板子要是我们经理看到了，他会直接扔进垃圾桶里去！

回复 还不说 的帖子
    这位高人，能说说你们是怎样对大片的地铜箔打贯通散热孔的么?望赐教。

回复 huqiming588 的帖子
我想打完孔要铺铜的。

添加VIA，然后选上自动添加泪滴，应该效果就出来了

我不是什么高人
只是，我曾经在一块板子上，因为多打了5、6个过孔而被骂的很惨
像这块板子，打这么多的空，严重的影响板子的强度，
给PCB生产带来很大的无必要工序。
而且，最重要的地方是，我看不出这样打孔，对散热能起到多大的好处
这块板子最热的地方，肯定不会是这个打孔的地的地方！

回复 还不说 的帖子
呵呵，每个板子的要求不一样，考虑到各方面，处理问题的方式方法也不同，不能一概而论。

没必要搞那么多，随便打个5 到6个就可以了 ，你们做板真是太讲究了

能过足够大的电流就行了，，打多了不好》》》》机械强度和加工上都不好。

主要要看电源芯片的参考PCBLAYOUT，电源芯片内部的地孔要多，回流没有瓶颈，外面的过孔要看你做的是几层板。多层板有些时候就没必要这么多孔，关于为什么可以做的那么漂亮，以上方法都可取，但是用格点是最快也是最美观的
