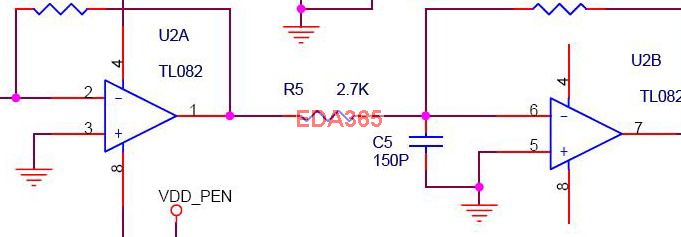

一个元件多门时候电源和地脚无法隐藏？

每个门上面都做上电源和地脚封装总是出错这个地方怎么设置?

属性怎么设置选择那一项才不会封装错误

可考虑用以下方法解决:
1,将电源,地管脚也做成一个门电路
2,将几个门电路都做成一起,包括电源,地管脚.

logic元件的规定：电源和地要么隐藏，要么只显示一次，不能在两个门器件都显示。
解决方法参考Jimmy的。

是可以隐藏的。

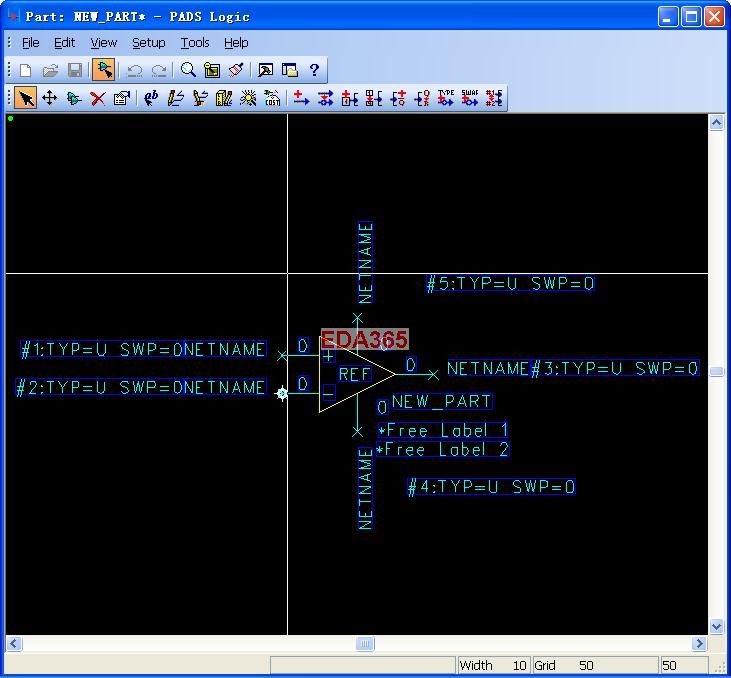

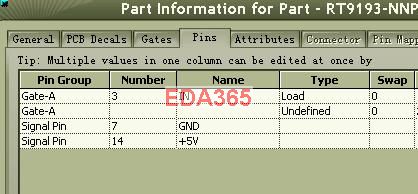

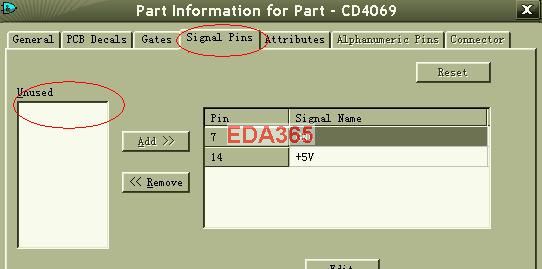

在GATE中不用加电源和地PIN,而在EDIT ELECTRICL的对话框中定义。在PINS栏中加PIN，定义为SIGNAL PIN.注意电源的与原理图中一致.

我使用的是2005的

回复 gdli 的帖子
8个脚的元件可以做10个脚，重复2个电源脚。还是不行

你做元件用的是orcad的思路，这是不行的。

那就是说PADS做不到这样的效果了。

呵呵，完全可以。2005版本只是界面不同而已。之前的SIGNAL PIN单独一栏设置。这样做在EDIT GATES 中不要加电源和地PIN。

不加电源脚。

设置SIGNAL PIN.
就这样。多试试。

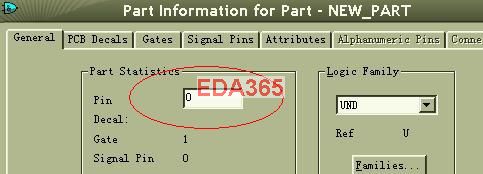

呵呵，还有创建时先设置PIN数量。8个就设8，你懂的。
