很奇怪的字符冲突问题,盼高手解答

时间:10-02 整理:3721RD 点击:

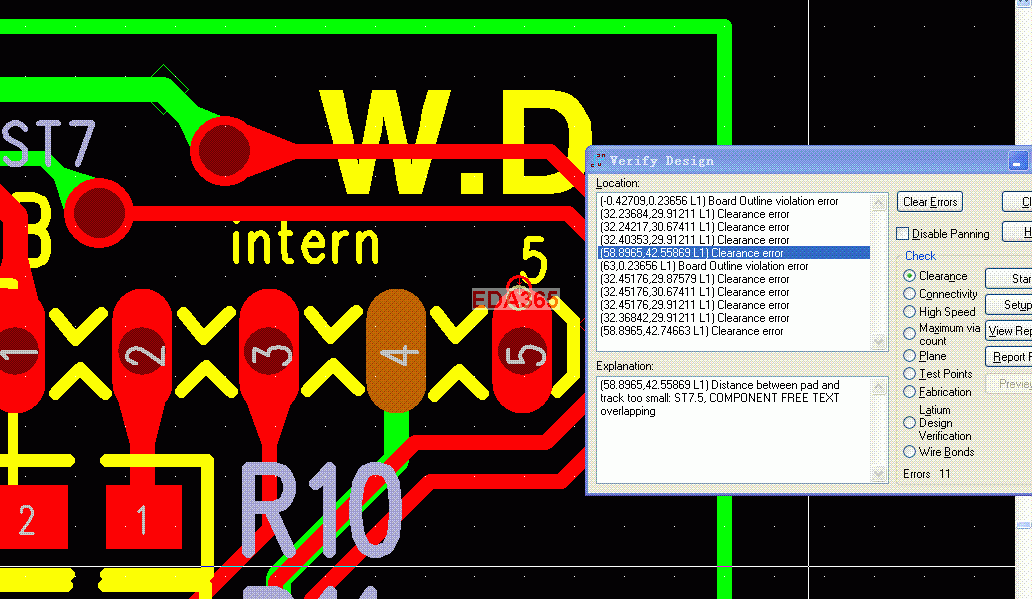

1.PADS2007中,执行Rools/Verify Design里面的clearance检测时,我的pcb decal中的TEXT也自动进行了DRC检查(但是PCB DECAL里面的其他丝印都可以与DRC冲突),见图-字符冲突:5与上面的走线有段距离却冲突啦,但是其右边的2D Line画出来的线条离得更近却不报错!   搞不懂是为什么?
2.然后我在DRC的clearance里面将与TEXT有关的间距要求全部改为了0(见图中红圈所示),但涛声依旧呀!还是DRC显示报错!

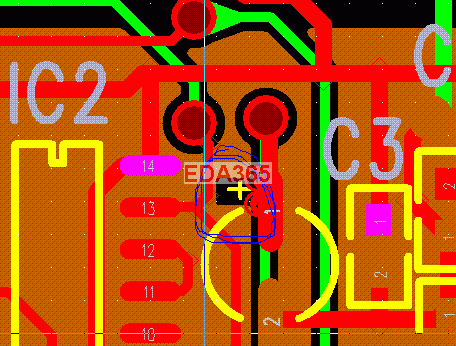

3.第三张图(灌铜绕过字符)就更是莫名其妙啦!灌铜居然绕过了C4的+的标号?
      这三个问题应该是相同的,希望了解和想了解的朋友们一起进来讨论一下!  现行谢谢!
